Заказчик:

Кировский филиал Теле2

Исходный объект:

Кировский филиал Теле2

Задачи:

Монтаж и пусконаладка структурированной кабельной сети (СКС): локальная вычислительная сеть, электрическая сеть.

1.         Электрическая сеть

a.         Организовать две сети питания – «для рабочих мест» и бытовую  (ввод для обеих сетей брать с  общего распределительного щита на этаже).

b.         Ввод для обеих сетей – 1 фазный, 220В, выполнен 3-жильным кабелем.

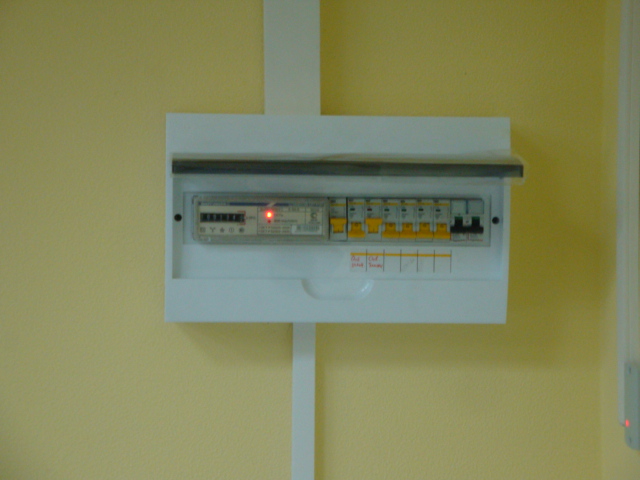

c.         Выполнить распределительные щиты для разводки и установить автоматы.

d.         Распределительную сеть до потребителей выполнить по однофазной схеме 3-х жильным кабелем с заземлением. Напряжение сети 220В. Диаметр проводки рассчитать с учетом максимально допустимых нагрузок.

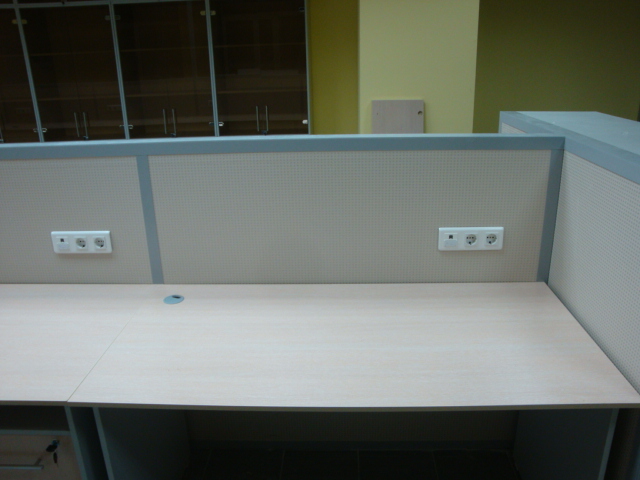

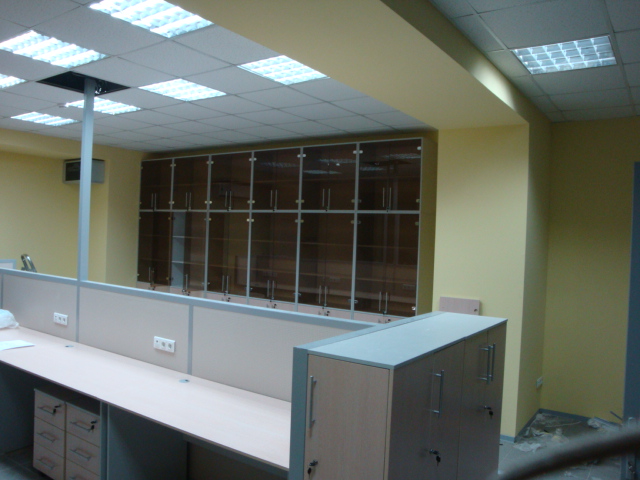

e.         К каждому рабочему месту необходимо подвести 5 розеток питания стандарта «евро» с заземлением: 3 «для рабочих мест» и 2 бытовых.

f.          Дополнительные 2 розетки «для рабочих мест» необходимо предусмотреть на стенах для подключения оргтехники (показано на плане).

g.         Дополнительные розетки «для рабочих мест» нужно предусмотреть для активного сетевого оборудования в информационном шкафу.

h.         Электрическая сеть должны быть защищена автоматическими выключателями. Номинал и количество групп брать из расчета:

i.          Чистое – 200Вт на рабочее место

ii.         Бытовое – 300Вт на рабочее место

iii.        Оргтехника – 800 Вт на розетку

2.         Информационная сеть

a.         Информационная сеть должна соответствовать стандартам категории 5е

b.         Организовать горизонтальный кросс. Расположение – в шкафу.

c.         На каждое рабочее место подвести одну информационную розетку RJ-45

d.         Одну информационную розетку необходимо предусмотреть на стенах для подключения оргтехники

e.         В переговорках необходимо подвести две информационных розетки RJ-45

f.           Все розетки должны быть промаркированы, как со стороны кросса, так и со стороны пользователей.

g.         Для подключения рабочих мест требуются патч-корды длиной 2.5-3 м.

h.         Для подключения портов на кроссе требуются патч-корды длиной 0.5 м.

3.         Расположение

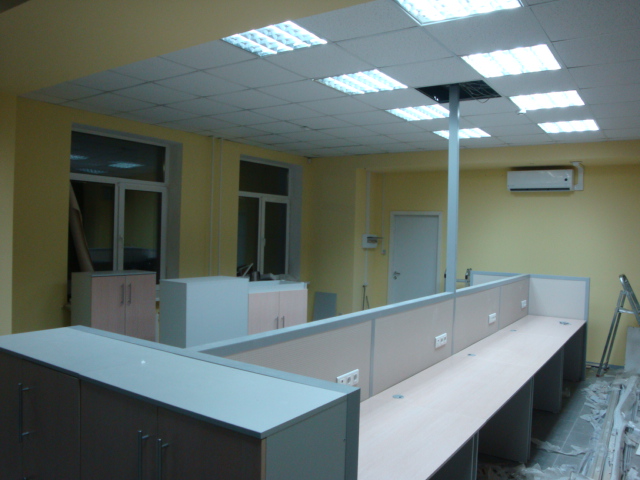

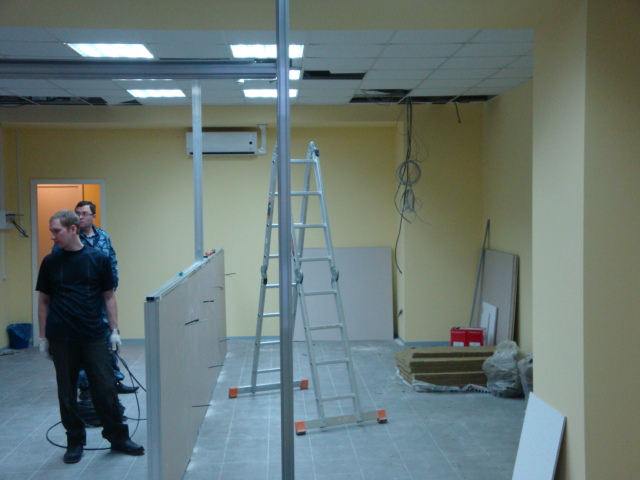

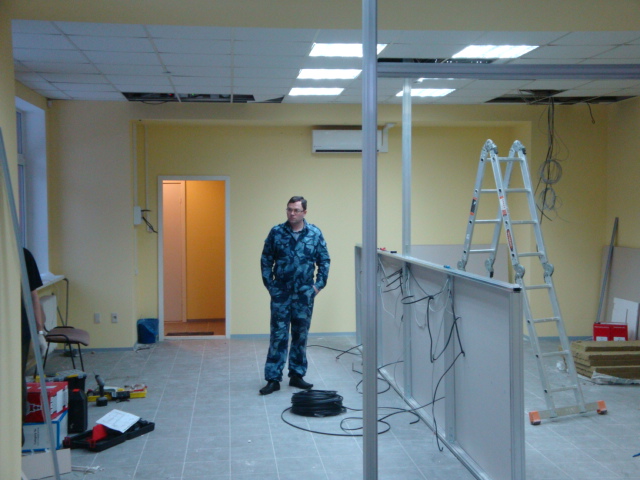

a.         Разводку СКС до рабочих мест выполнить в лотках за фальшпотолком, а до столов — по существующему декоративному коробу с фальшпотолка до перегородок.

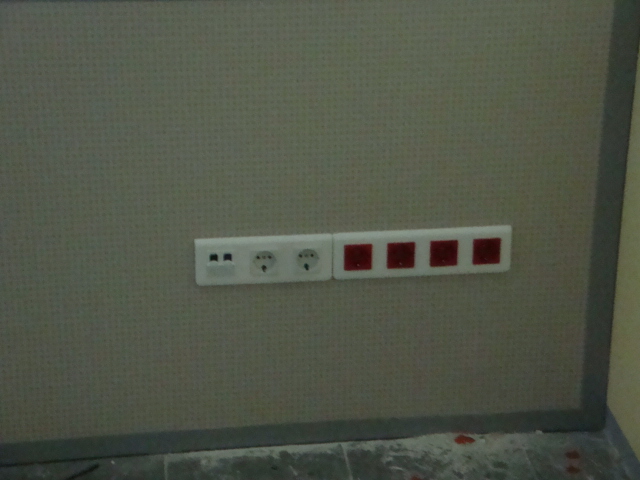

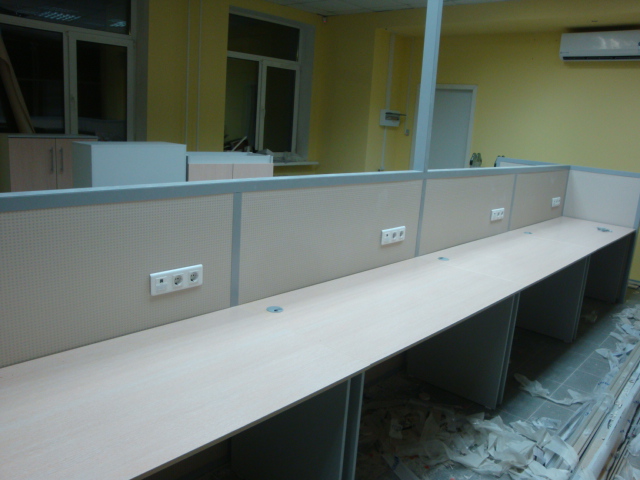

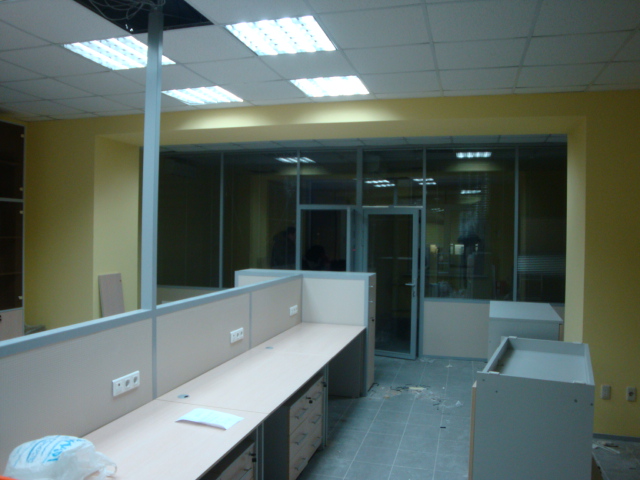

b.         Расположение розеток на стене – непосредственно рядом рабочим местом – 2шт,  и под столом  на высоте ~20 см от пола 3шт.

Решение:

Монтаж и пусконаладка структурированной кабельной сети (СКС): локальная вычислительная сеть, электрическая сеть.

Технологический портфель:

1. Кабельные системы, автоматические выключатели Legrand;

2. Телекоммуникационный шкаф ЦМО.
