Заказчик:

КОГБУЗ Кировская городская больница №9



Исходный объект:

Здания Администрации, Поликлиники и Стационара на территории Больницы №9.



Задачи:

Монтаж волоконно-оптических линий связи между Административным зданием и зданием Поликлиники, а так же между зданием Стационара и зданием Поликлиники.

Монтаж локально-вычислительной сети в здании Стационара.

Требования к системе:

- Размещение коммутационной стойки должно учитывать размещение оборудования провайдера интернета.

- Один сегмент ЛВС должен находиться в одном здании; длина кабеля от коммутационной стойки до любой розетки ЛВС не превосходит 90м.

- Кабель для подключения сетевых розеток передачи данных должен удовлетворять категории 5Е.

- ЛВС в зданиях должна делиться на две физические, ни как не пересекающие линии передачи данных.

- Сеть состоит из двух каналов связи (сегменты):

    1. защищенный канал связи (закрытый сегмент) - является закрытым, рабочим станциям, включенным в него, разрешен доступ только к ресурсам локального сервера Lotus Domino;

    2. незащищенный канал связи (открытый сегмент) не предполагает работы с конфиденциальной информацией и позволяет рабочим станциям получать доступ к сети Интернет.

Рабочая станция может быть подключена только к одному из сегментов. Недопустимо включать рабочую станцию, обрабатывающую или хранящую конфиденциальную информацию в открытый сегмент сети

- Не допускается ЛВС делить на сегменты с помощью программных и других средств активного сетевого оборудования (коммутаторы, маршрутизаторы) а так же другого оборудования.

- В состав 1 точки подключения для 1 АРМ может входить от одной до 4 четырех портовых сетевых розеток RJ-45 в зависимости от расположения рабочего места.

- На каждом этаже должно стоять 2 коммутатора, которые делят сеть на разные сегменты.

- Коммутаторы на этажах должны быть соединены гигабитным каналом.

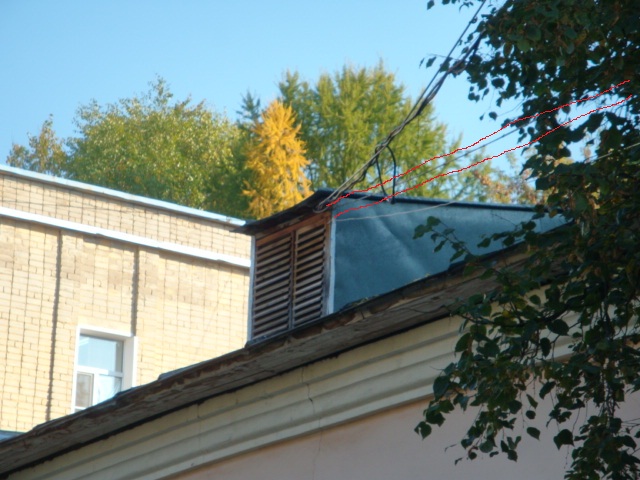

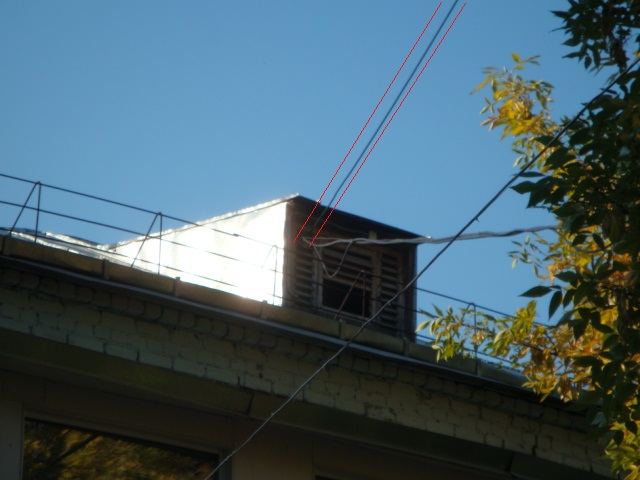

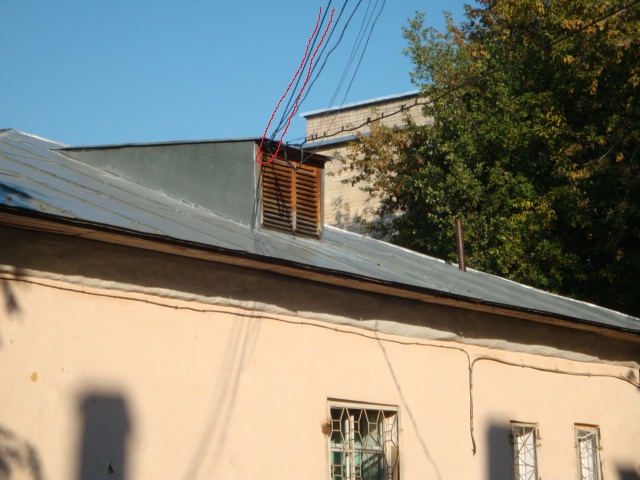

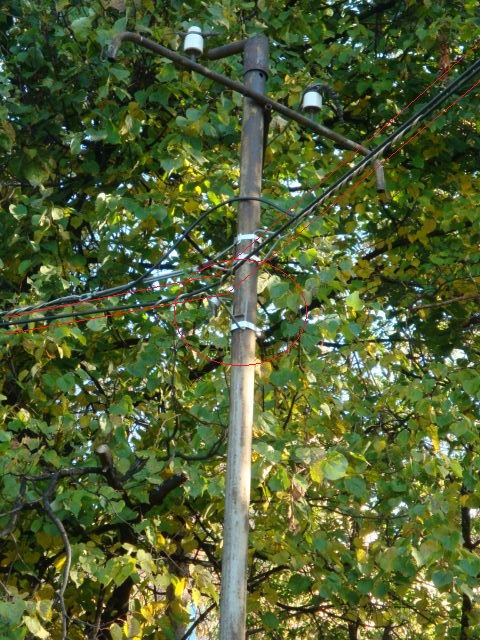

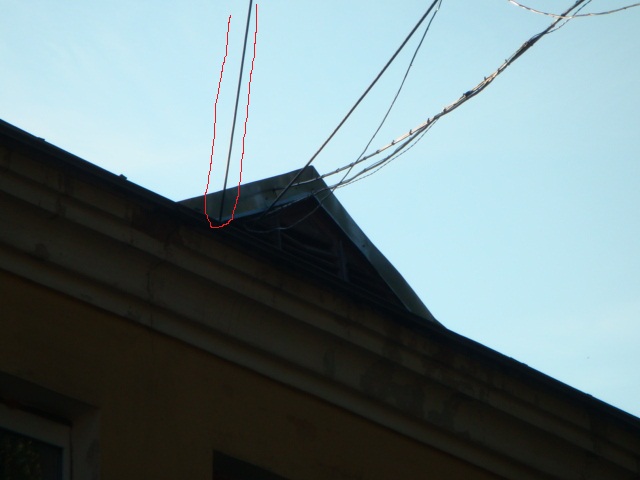

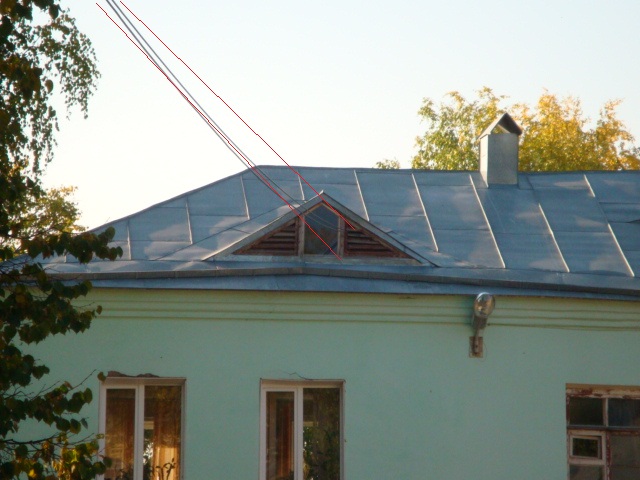

- Использовать самонесущий волоконно-оптический  кабель, предназначенный для прокладки воздушным путём



Решение:

Монтаж волоконно-оптических линий связи между зданиями.

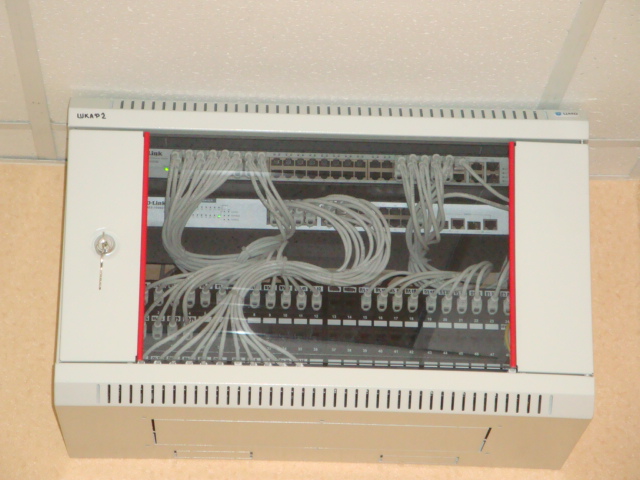

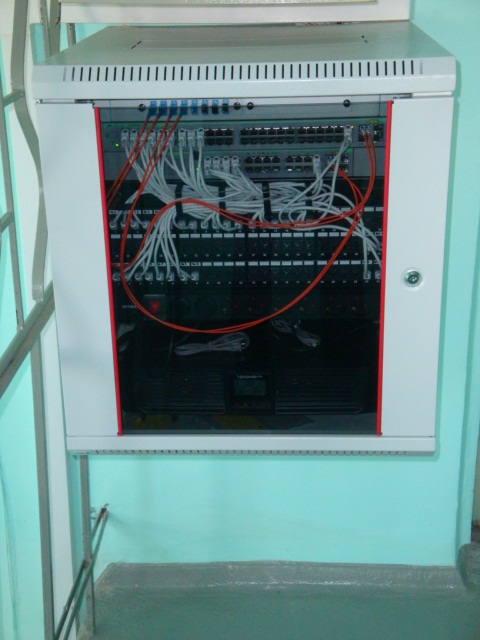

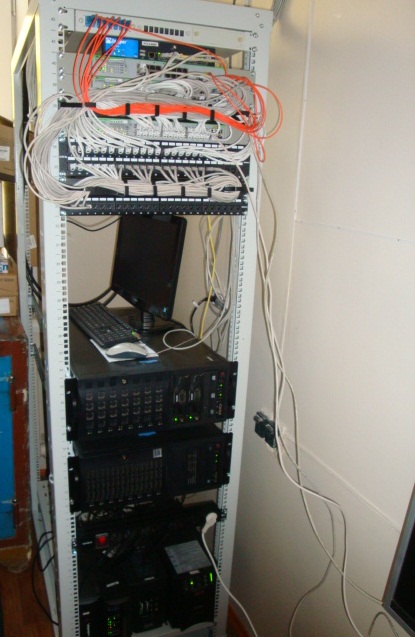

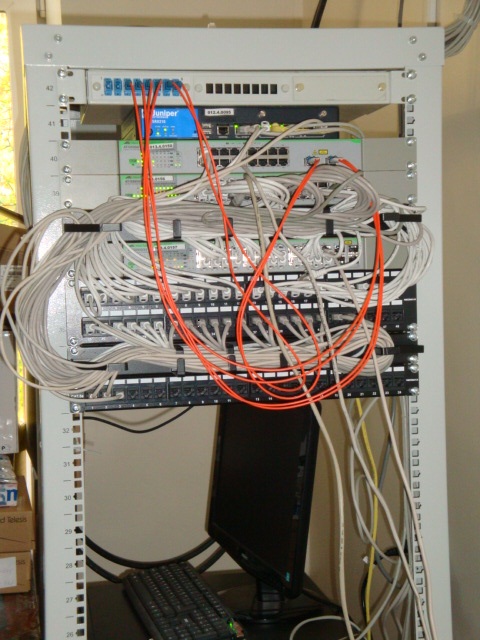

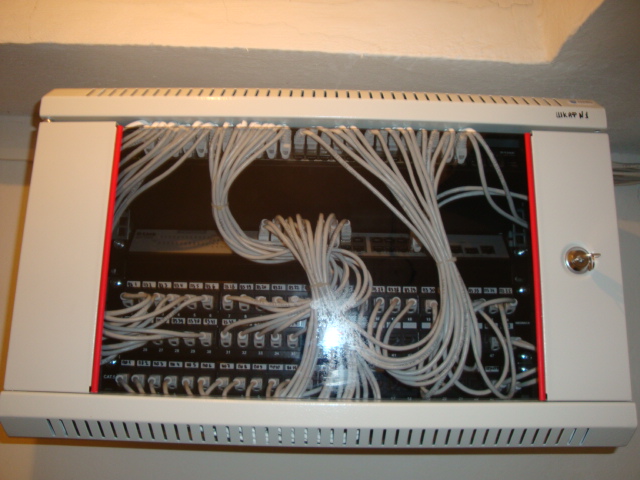

Монтаж сетевого активного оборудования в телекоммукационных шкафах и стойке.

Монтаж локально-вычислительной сети в здании Стационара.



Технологический портфель:

• Активное сетевое оборудование Allied Telesis, D-link, Ippon ;
• Телекоммутикационные шкафы ЦМО;

• Материалы Rexant, DCK, Neomax, Cabeus.


Эффективность решения:

Решение позволяет организовать два физических сегмента локально-вычислительной сети в зданиях Больницы.
