Системная интеграция













Компания AXELOT









Заказчик:

Компания AXELOT



Исходный объект:

Кировский филиал Компании AXELOT



Задачи:

Монтаж и пусконаладка структурированной кабельной сети (СКС): локальная вычислительная сеть, электрическая сеть.



1.         Электрическая сеть

a.         Организовать две сети питания – «для рабочих мест» и бытовую  (ввод для обеих сетей брать с  общего распределительного щита на этаже).

b.         Ввод для обеих сетей – 1 фазный, 220В, выполнен 3-жильным кабелем.

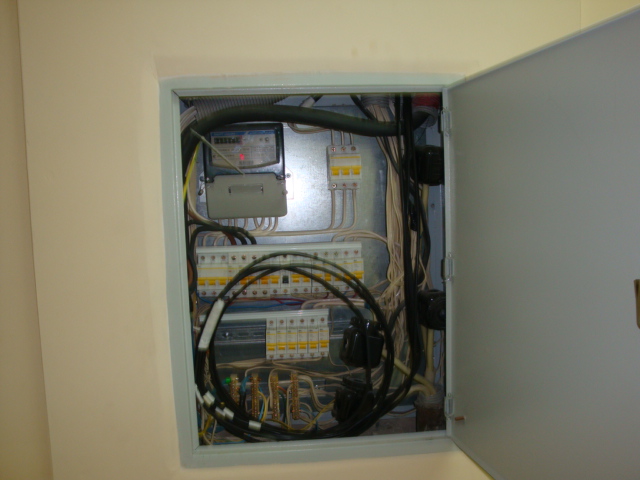

c.         Выполнить распределительные щиты для разводки и установить автоматы.

d.         Распределительную сеть до потребителей выполнить по однофазной схеме 3-х жильным кабелем с заземлением. Напряжение сети 220В. Диаметр проводки рассчитать с учетом максимально допустимых нагрузок.

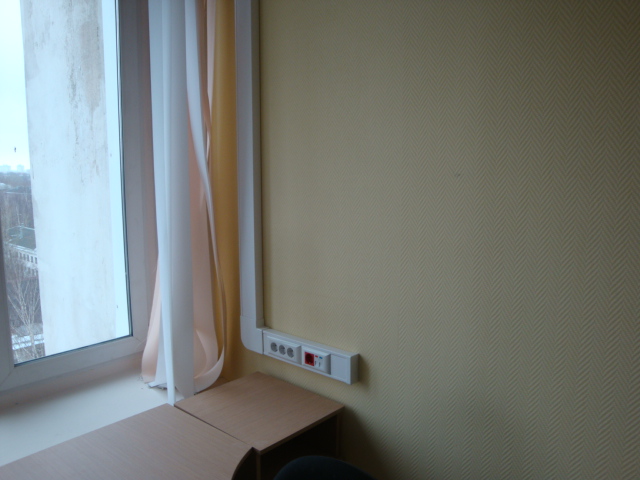

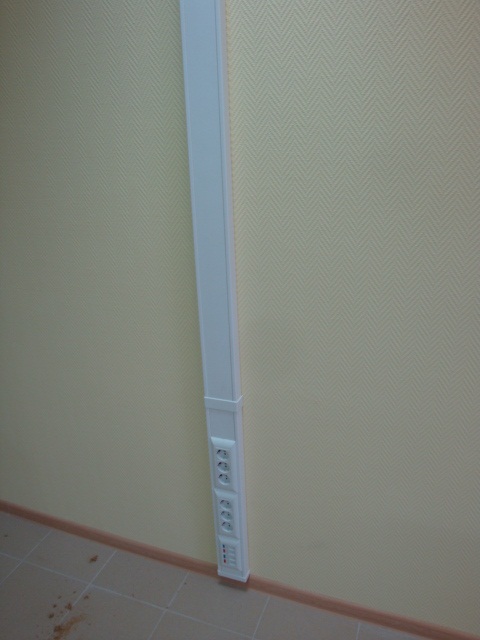

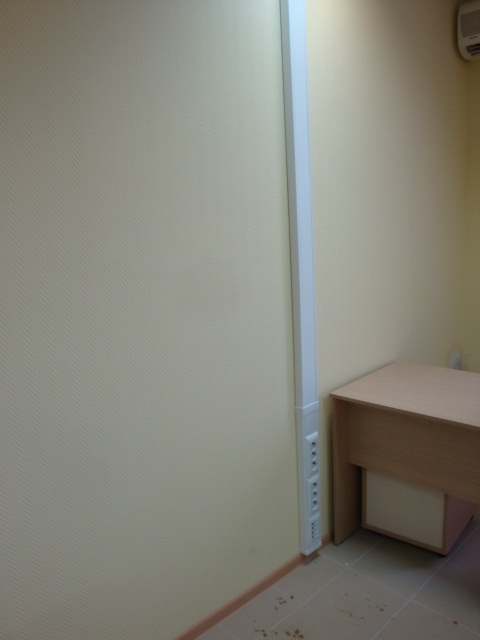

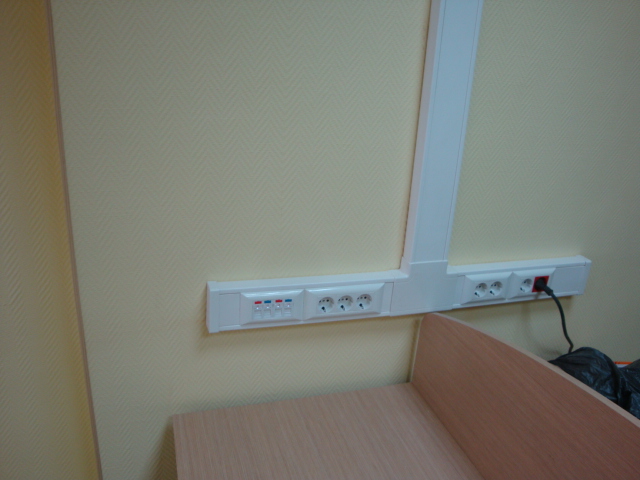

e.          Дополнительные 2 розетки «для рабочих мест» необходимо предусмотреть на стенах для подключения оргтехники (показано на плане).

f.         Электрическая сеть должны быть защищена автоматическими выключателями. Номинал и количество групп брать из расчета:

i.          Чистое – 200Вт на рабочее место

ii.         Бытовое – 300Вт на рабочее место

iii.        Оргтехника – 800 Вт на розетку

2.         Информационная сеть

a.         Информационная сеть должна соответствовать стандартам категории 5е

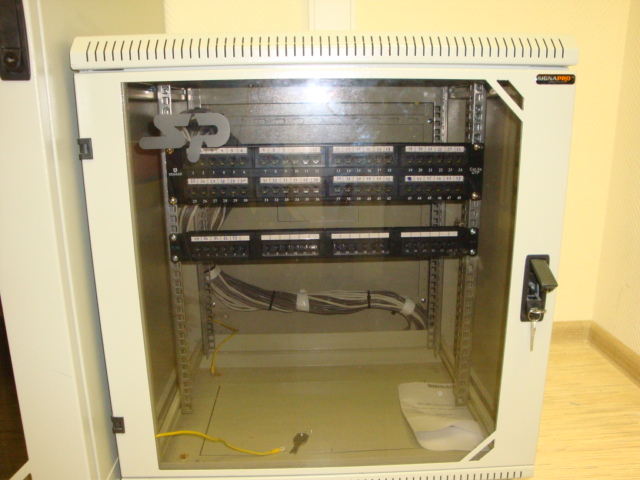

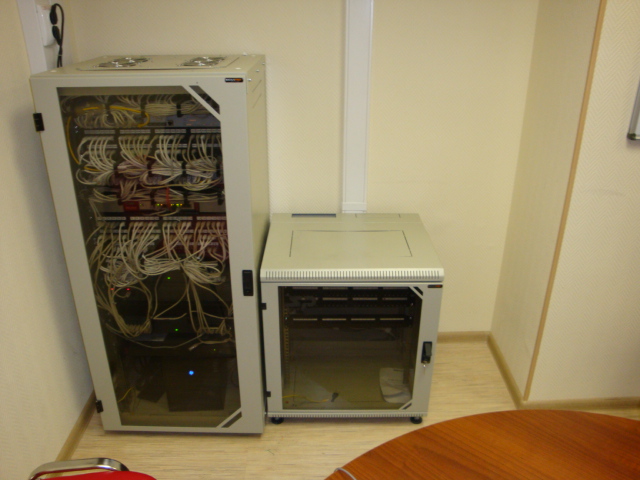

b.         Организовать горизонтальный кросс. Расположение – в шкафу.

c.           Все розетки должны быть промаркированы, как со стороны кросса, так и со стороны пользователей.



3.         Расположение

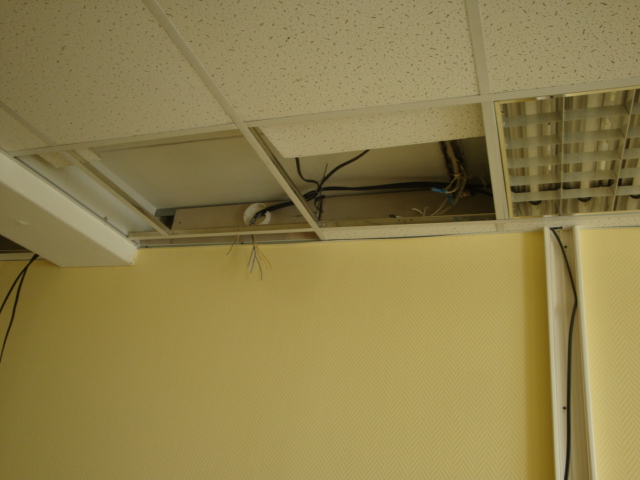

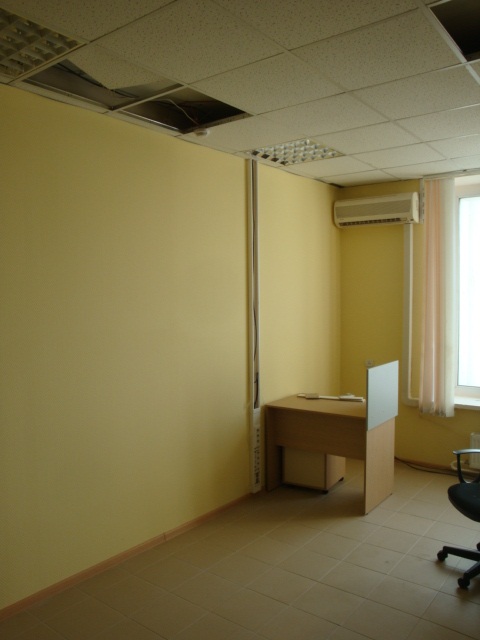

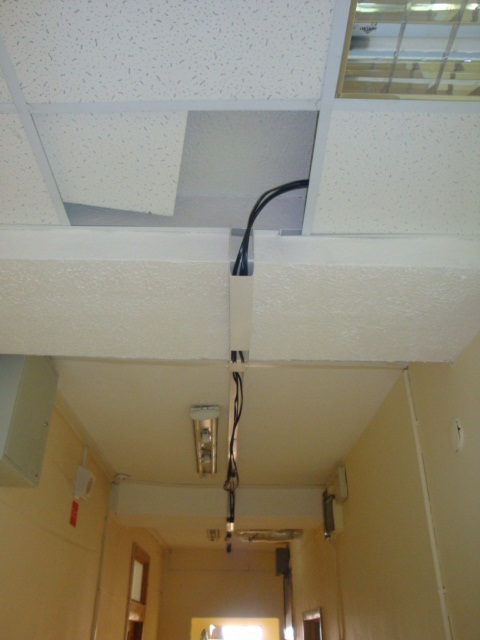

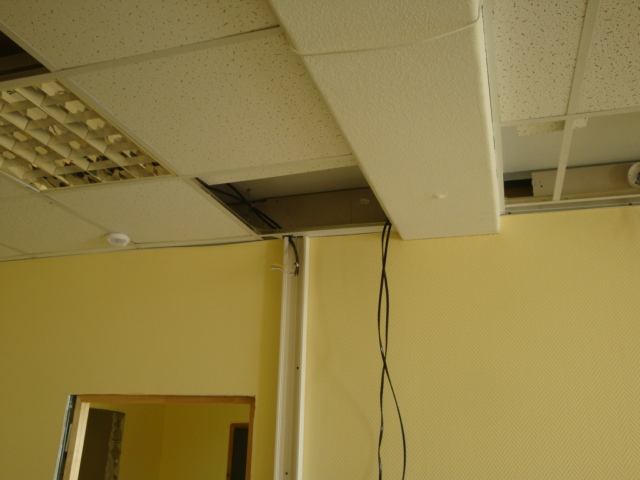

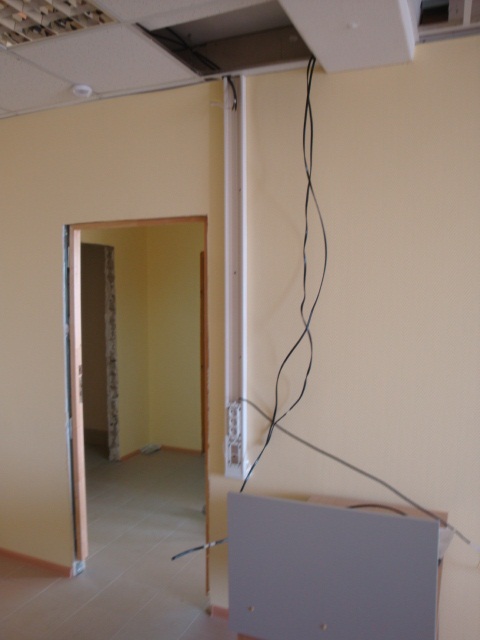

a.         Разводку СКС до рабочих мест выполнить за фальшпотолком.

b.         Расположение розеток:

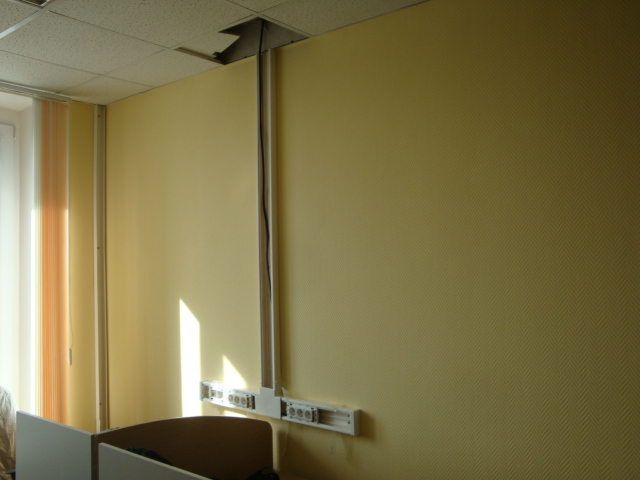

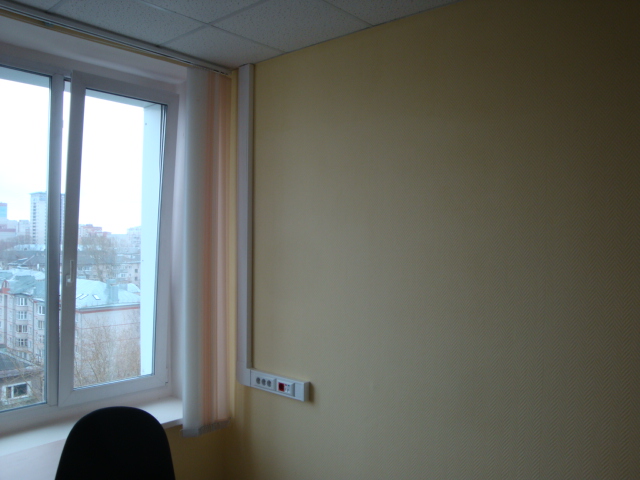

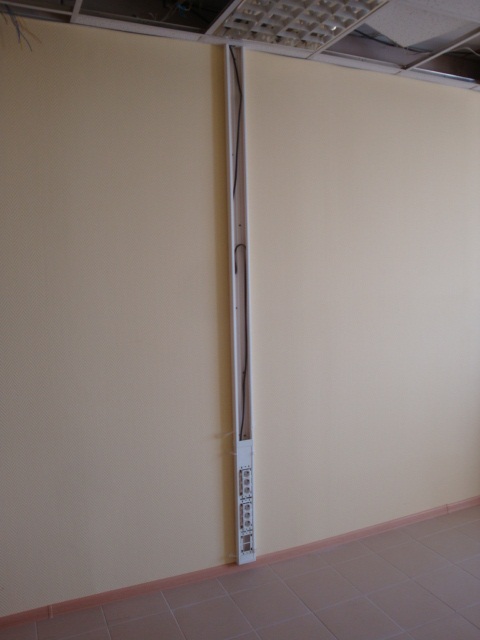

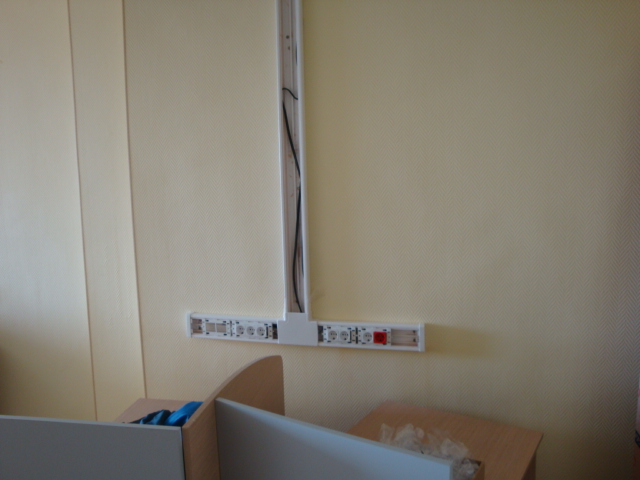

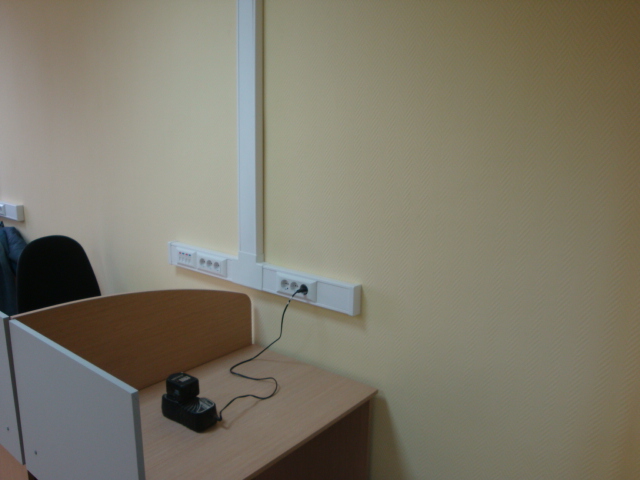

на стене – в соответствии с планом размещения.

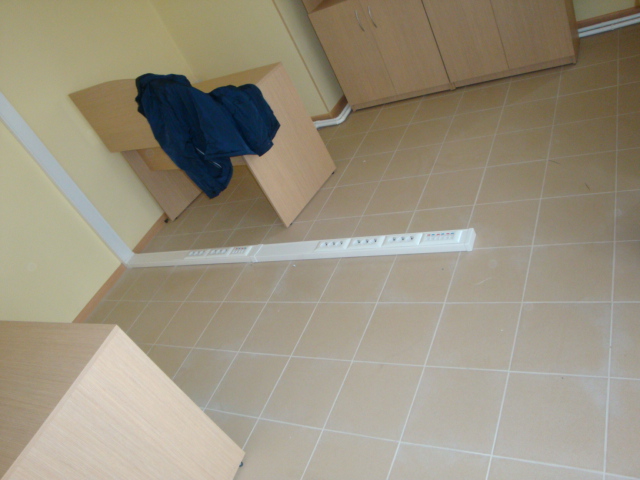

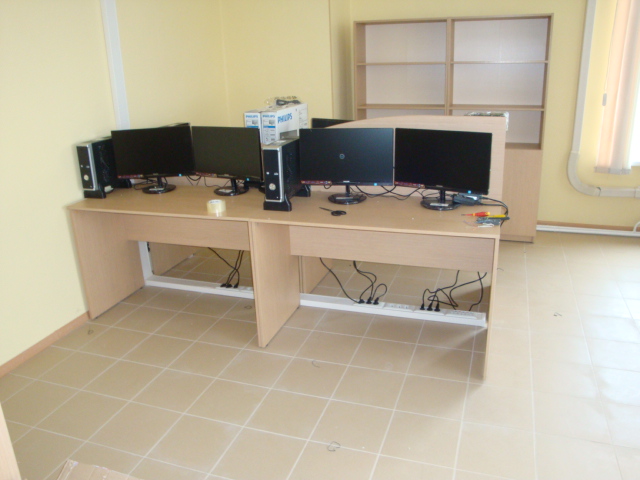

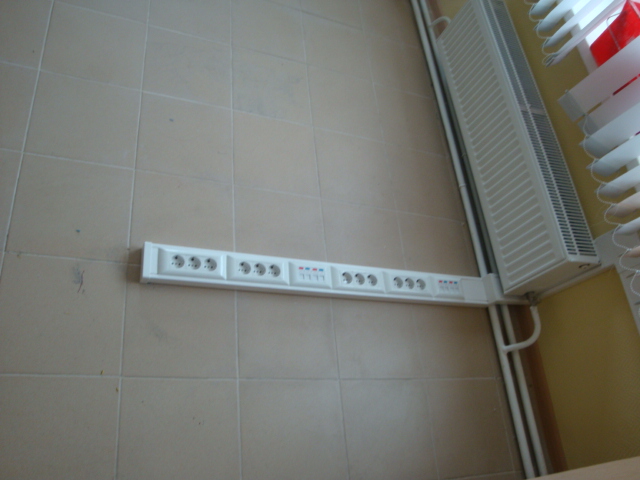

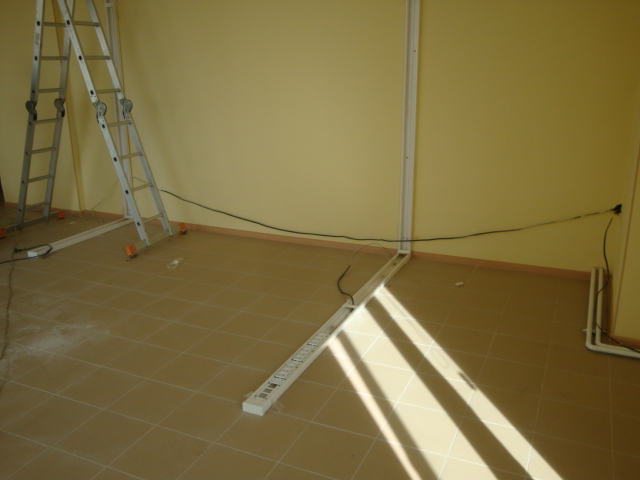

на полу — в соответствии с планом размещения.



Решение:

Монтаж и пусконаладка структурированной кабельной сети (СКС): локальная вычислительная сеть, электрическая сеть.



Технологический портфель:

1. Кабельные системы Ecoplast;

2. Автоматические выключатели  Schneider-electric;
