Лесцентр г.Котельнич Замена электрической проводки и системы освещения

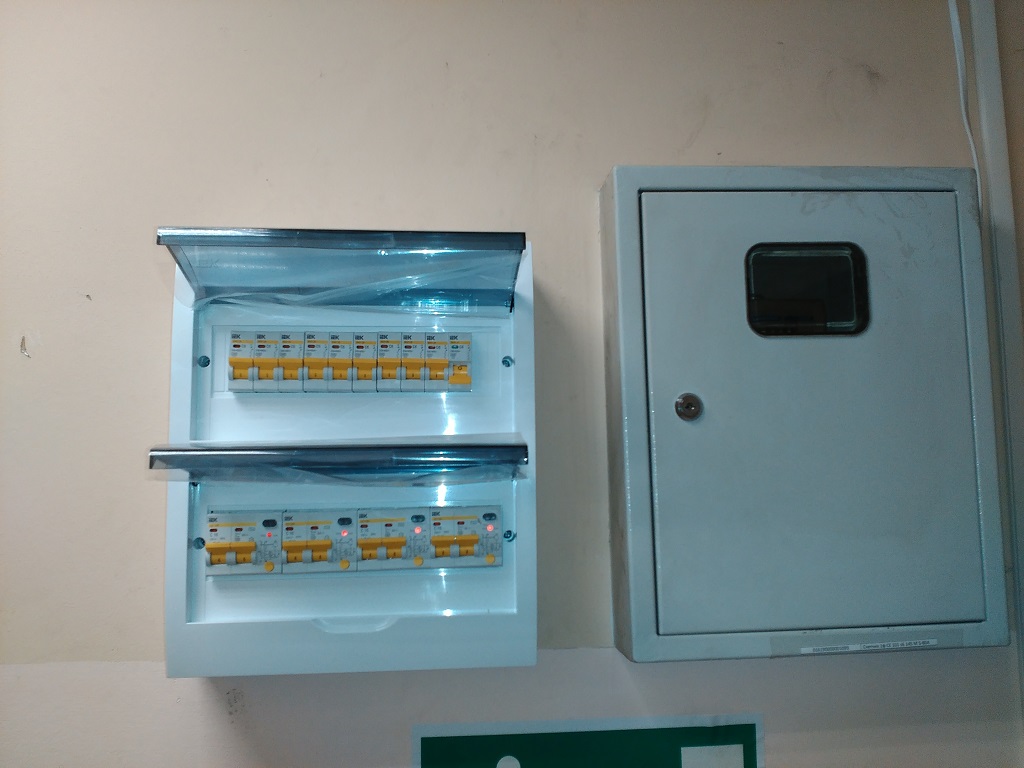

Слева новый распределительный щит. Справа

старый щит учета.

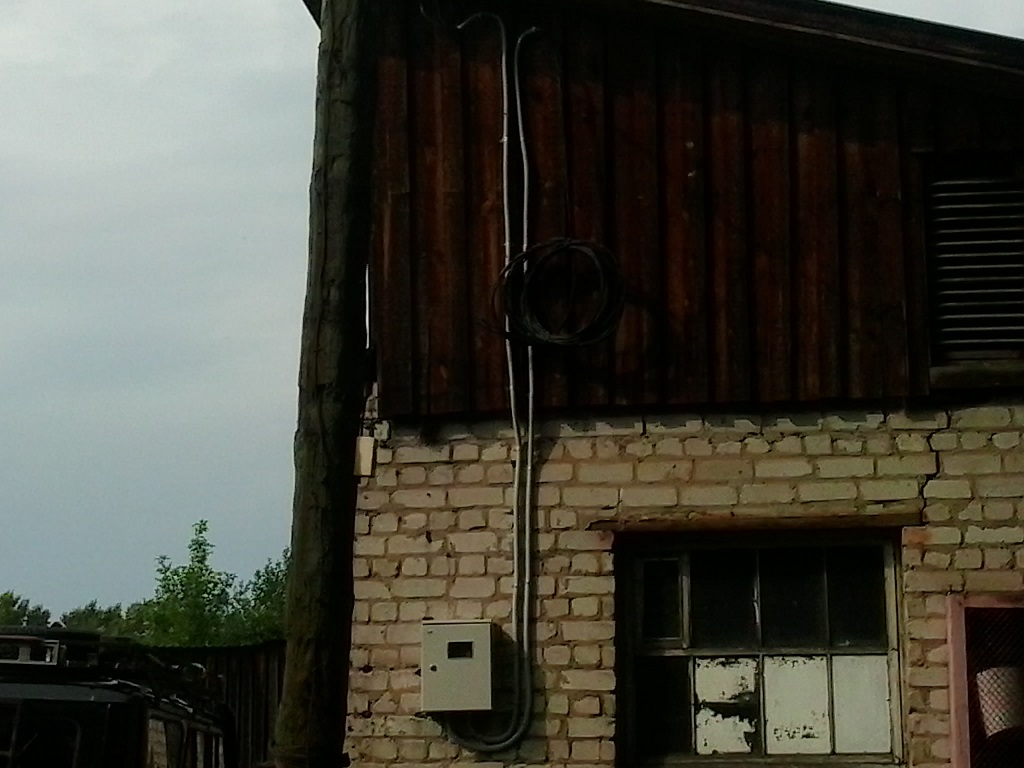

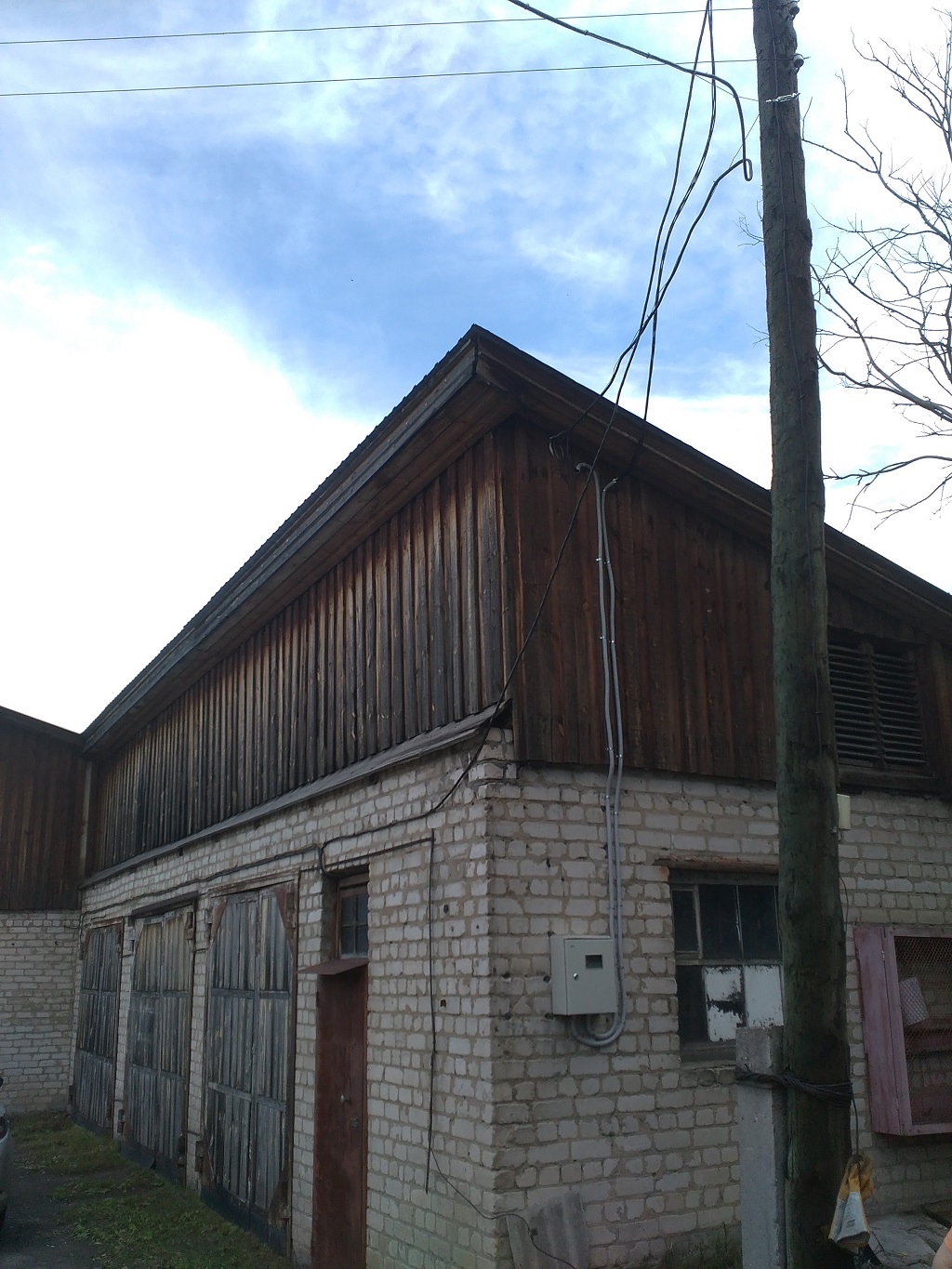

Щит учета установили на улице, на здании

гаража.

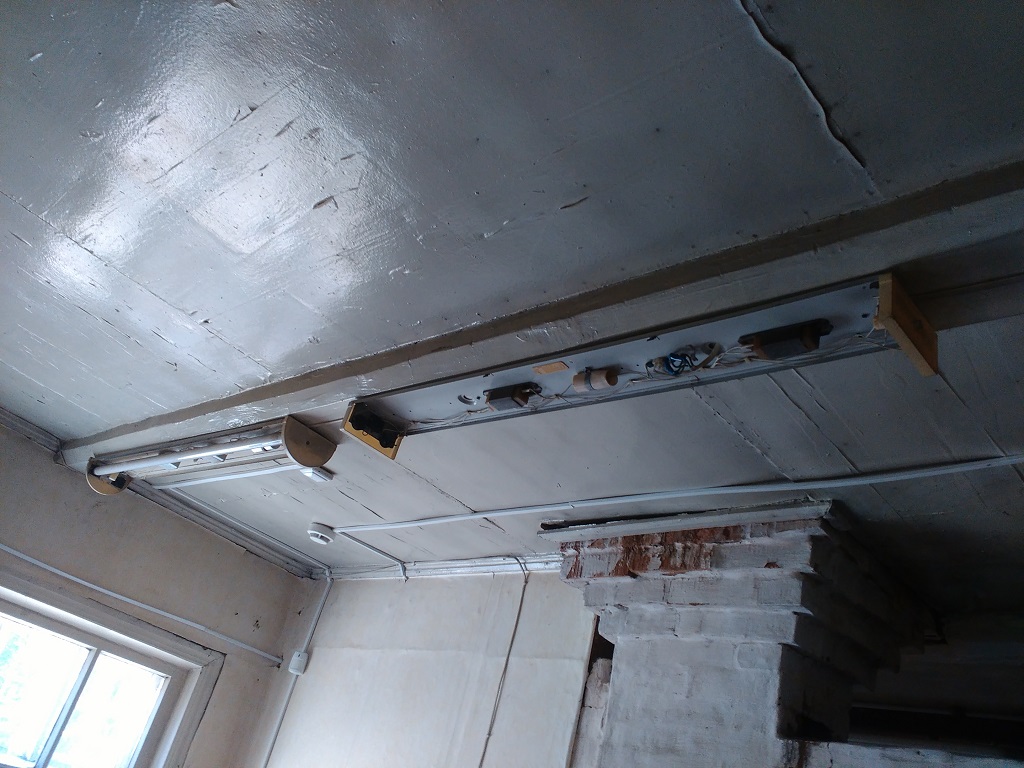

Проводка и светильники в здании лесцентра нахо-

дились в плачевном и аварийном состоянии.

На фото освещение коридора

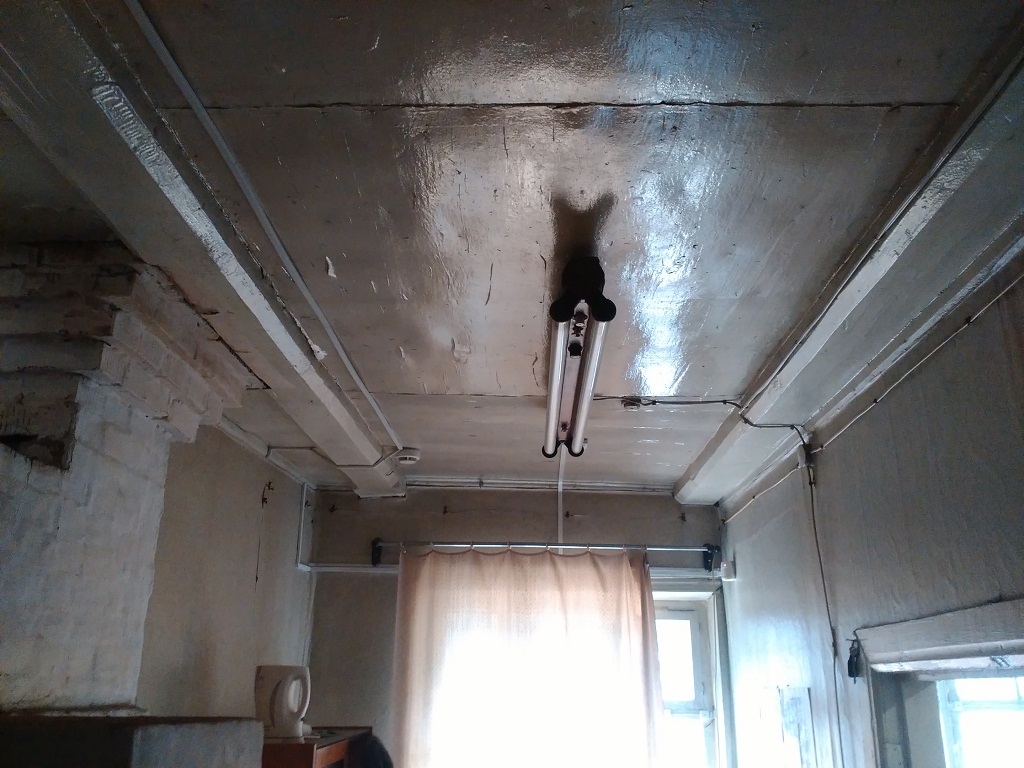

В некоторых помещениях можно было работать

только у окна  в солнечные дни.

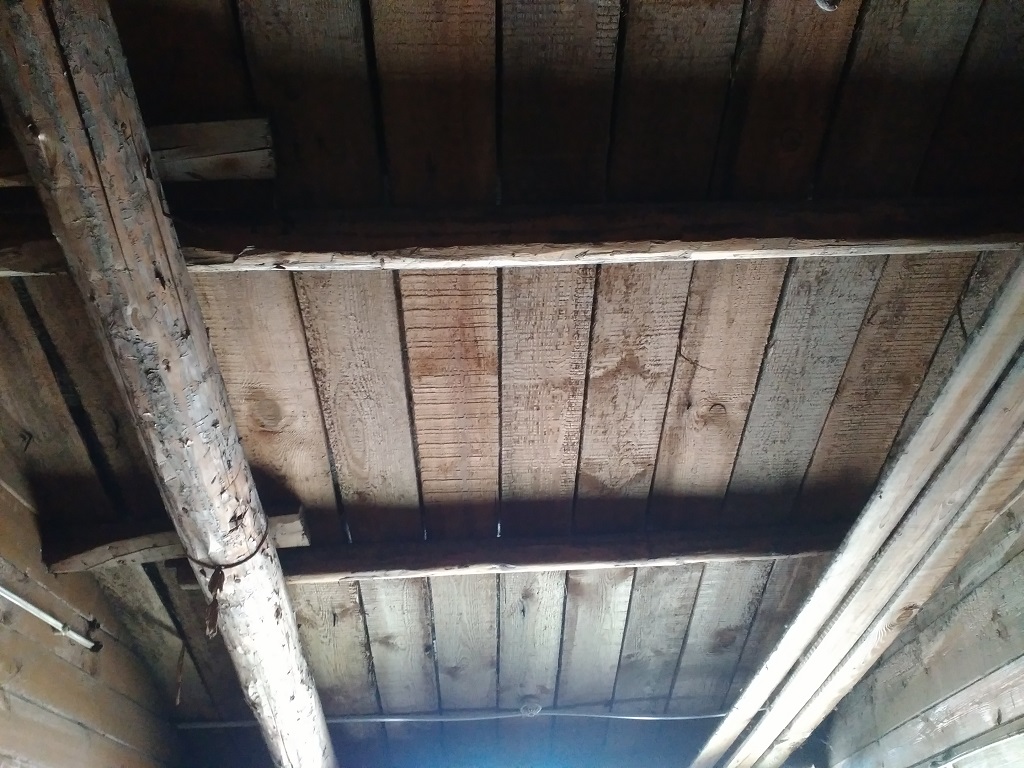

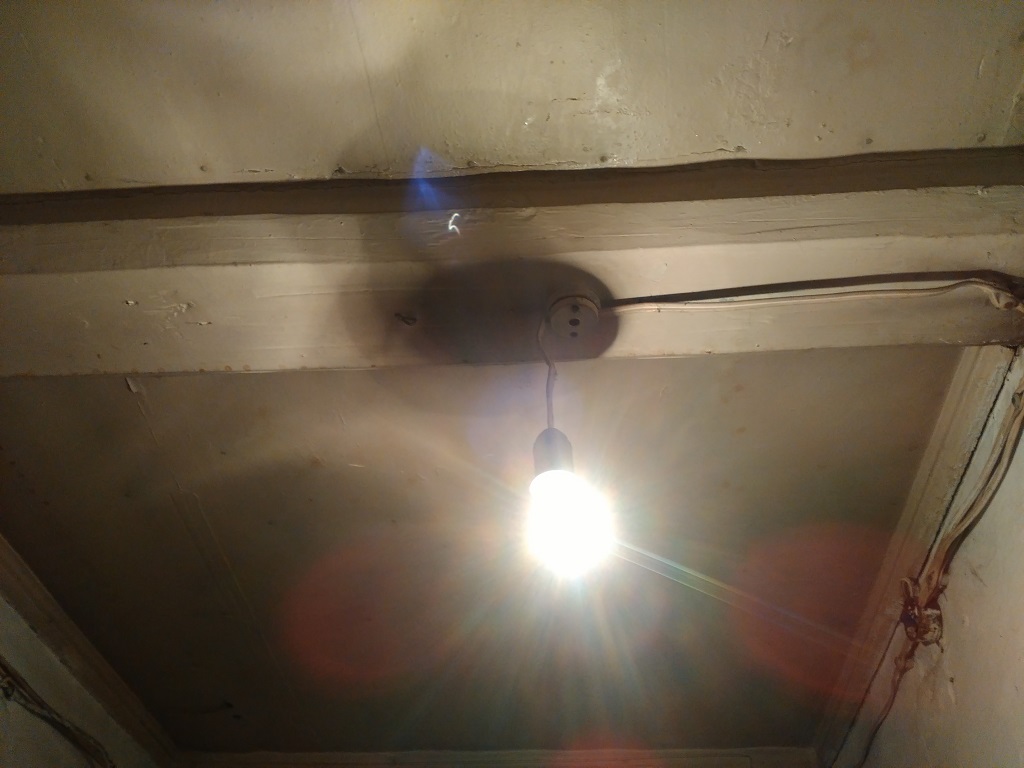

В подсобных помещениях пристроя вовсе не было

освещения, видимо там приходилось пользоваться

фонариками.

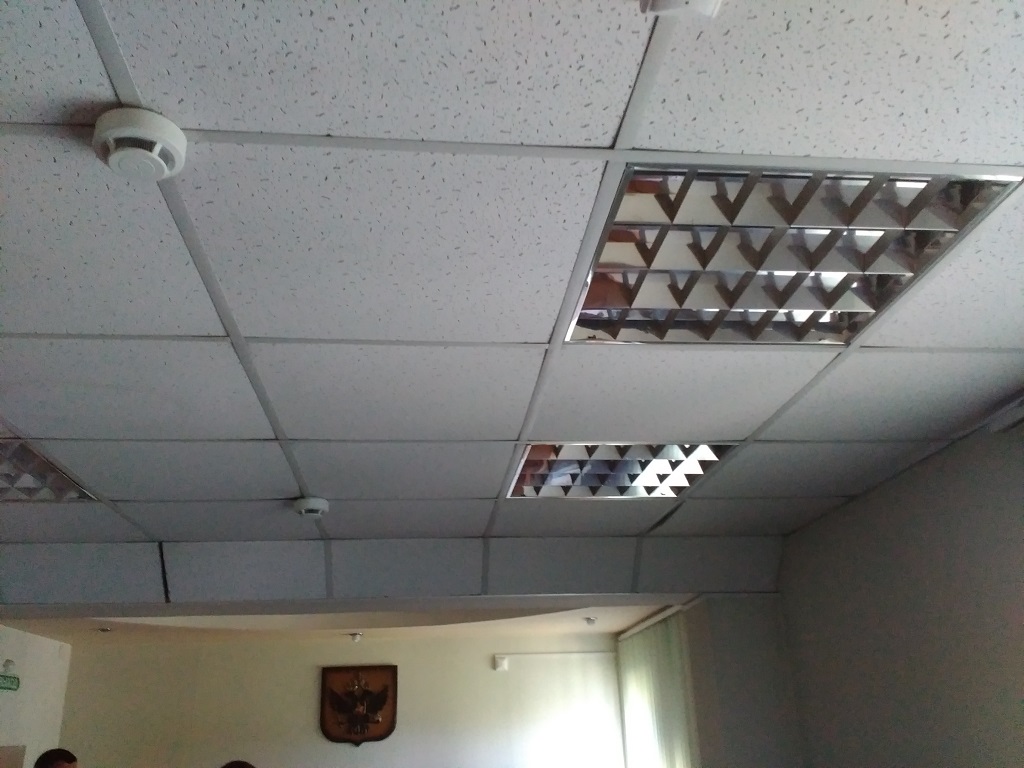

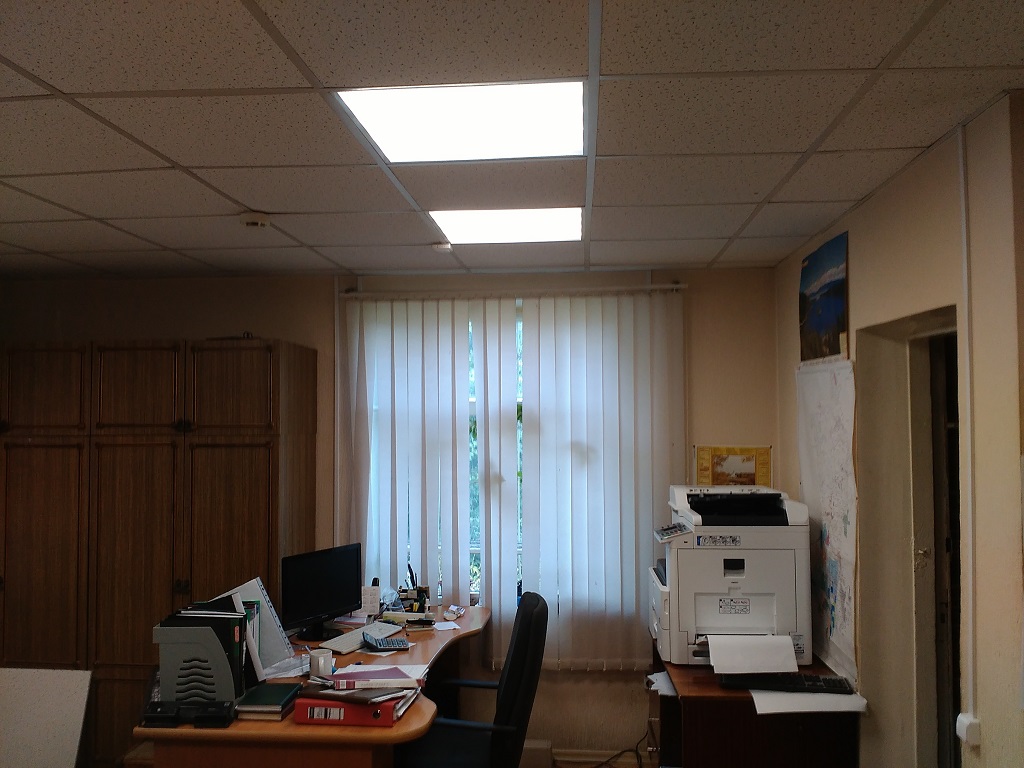

Одно из нескольких помещений , где присутствует

подвесной потолок , а  светильники находятся в

исправном состоянии.

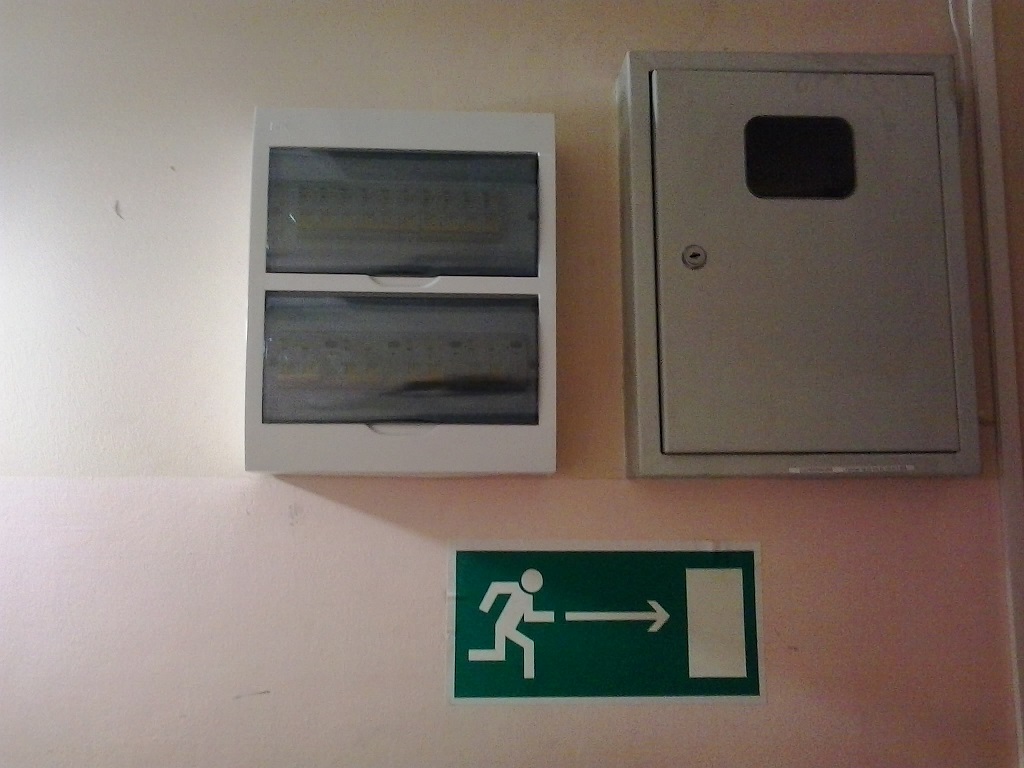

Старый щит учета (он справа) нас попросили не

демонтировать, чтобы не пришлось тратиться на отде-

лочные работы.

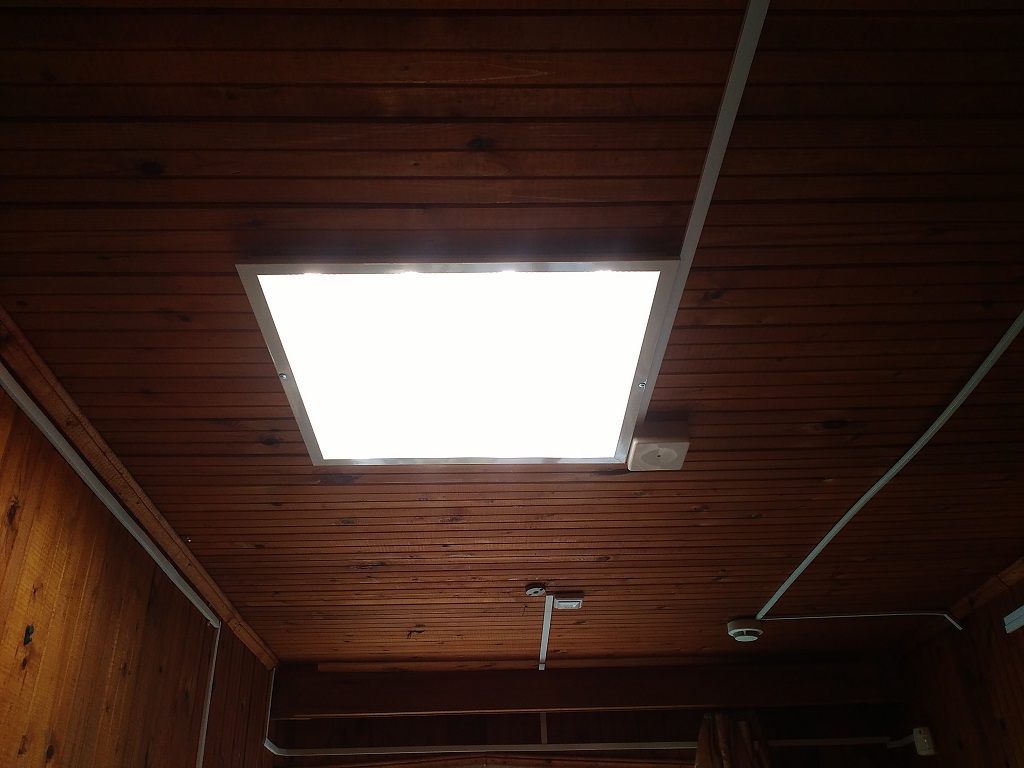

Везде были установлены светодиодные светильники

с комфортной световой температурой 4000К.

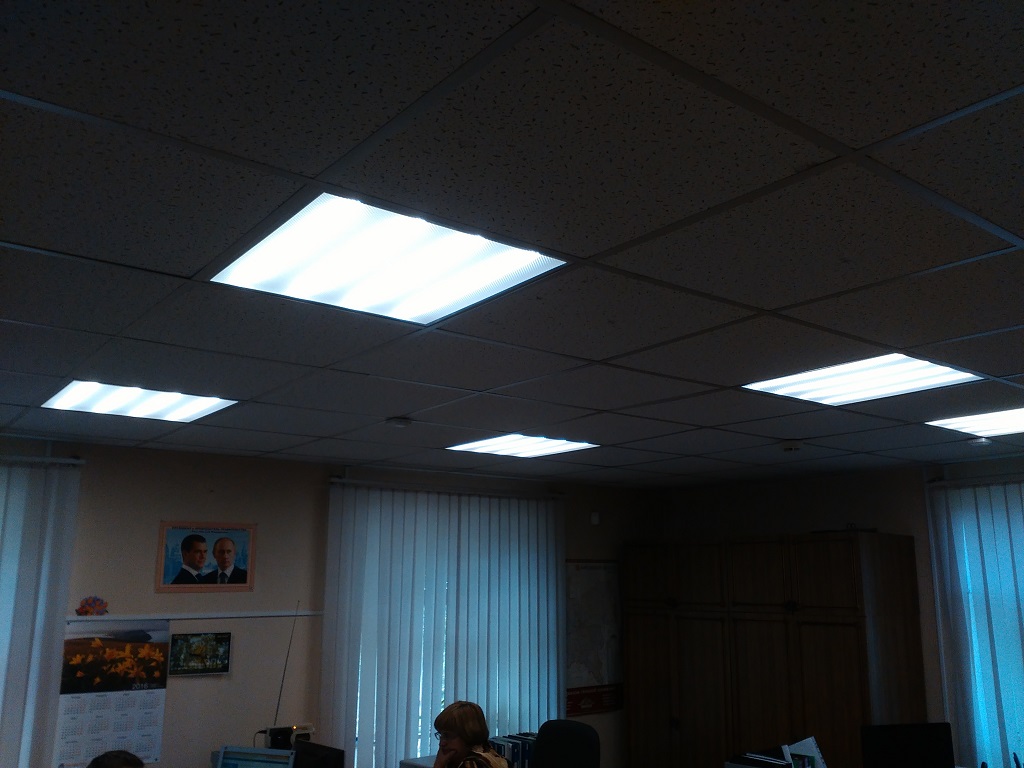

Бухгалтерия больше всех была рада новым светиль-

никам и розеткам. Они очень давно ждали перемен и

долгое время работали в потемках.

В кабинете начальника Лесцентра старая проводка

отгорела и до проведенных нами монтажных работ

он оставался без света.

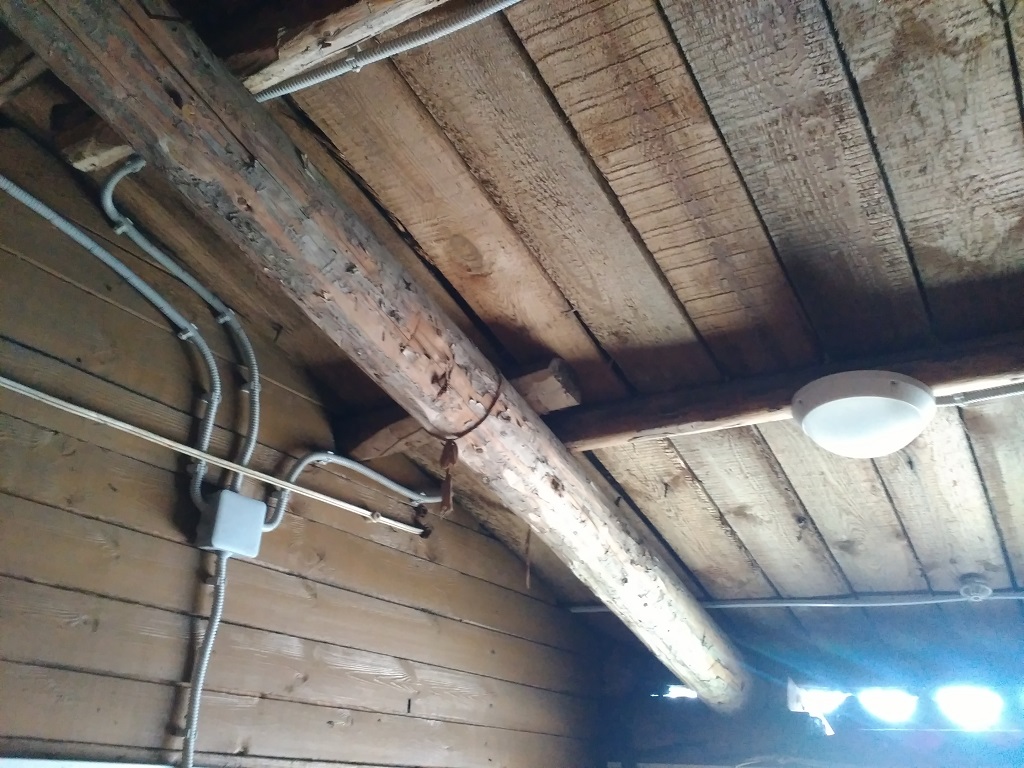

В пристрое было смонтировано рабочее и аварийное

освещение.

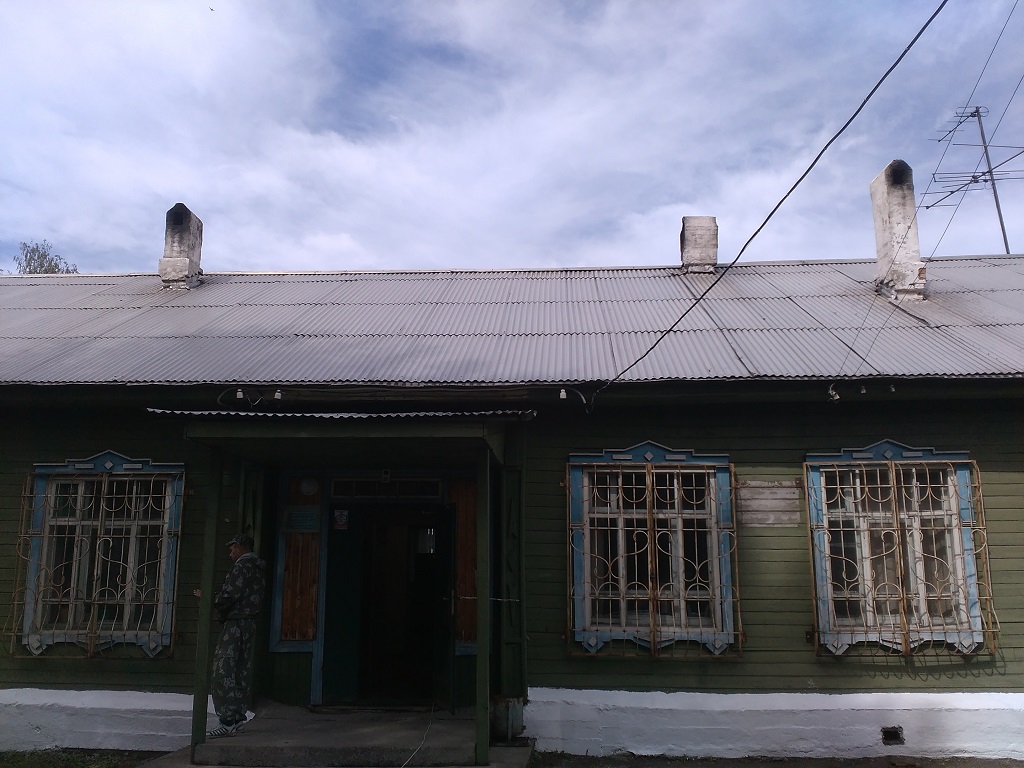

Зимой деревянное здание Лесцентра промерзает и

появляется необходимость подключать отопительные

приборы. Старая проводка не позволяла подключать

обогреватели и люди мерзли на рабочих местах.



Работники Лесцентра в какой-то момент самосто-

ятельно закупили кабель канал и несколько светиль-

ников и попытались самостоятельно смонтировать

проводку в одном из помещений, но столкнулись

с трудностями реализации и отказались от затеи.

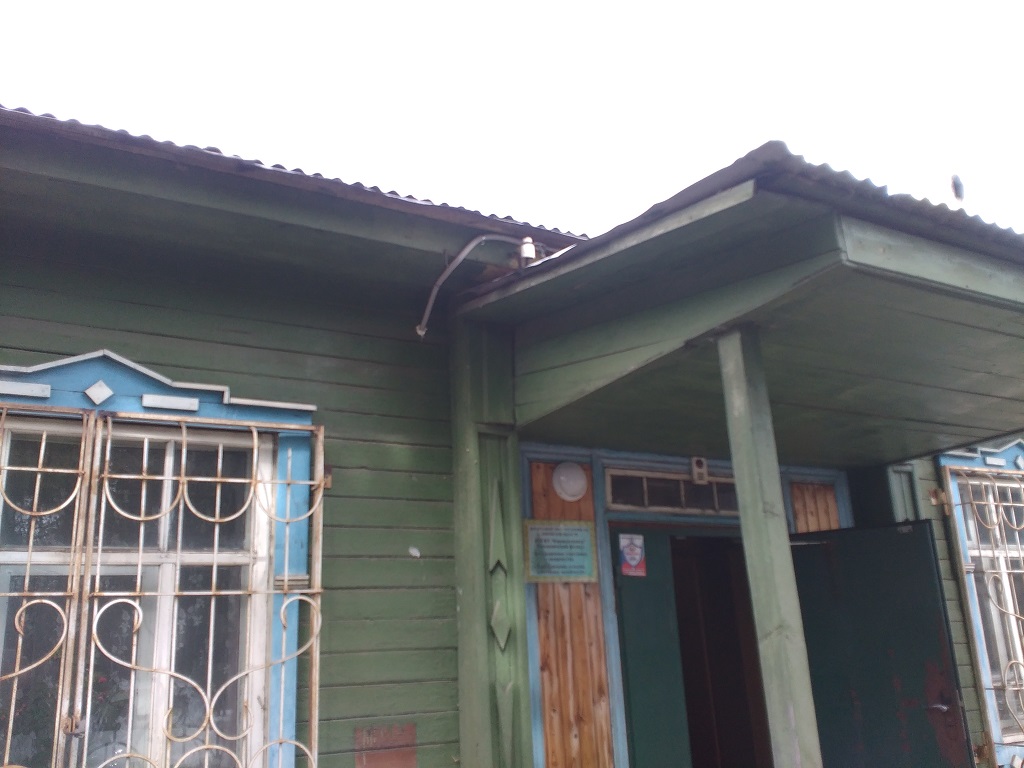

Установка щита учета на здании гаража противоречила

проектной документации.



Заказчик:



Кировское областное государственное казенное учреждение

 «Кировский центр лесного хозяйства»



Исходный объект:



Здание конторы лесхоза по адресу: Кировская область, Котельничский р-н, г. Котельнич, ул. Октябрьская, 119





Задачи



1. Демонтаж старой электропроводки, светильников, розеток, электрических щитов;

2. Монтаж щита учетно-распределительного, новой электропроводки, светильников , розеток;

3. Монтаж заземляющего устройства;

4. Осуществление необходимых испытаний и измерений.



Нюансы проекта:



К аукционной документации не был приложен проект.

После подписания контракта мы ,связавшись по телефону с ответственным лицом заказчика в г. Киров, выразили желание предварительно ( до начала работ ) посетить объект Лесцентра в  г. Котельнич и обсудить на месте все ньюансы. В г Котельнич мы встретились с местным начальником , который передал нам проект . Кроме того он выразил желание оставить распределительный щит по проекту , а щит учета разместить на здании гаража ( для удобства снятия показаний и возможности в будущем подключить электрооборудование гаража ) Несмотря на то что это приводило к увеличению сметной стоимости мы согласились на это отступление от проекта , так как это решение позволяло выполнить требование ПУЭ пункт 3.1.16, которое проектировщик в своем проекте не учел. ( длина ответвления от воздушной линии по проекту была 47 метров и щит учета внутри здания --- при коротком замыкании в конце такого ответвления никто не даст гарантии, что сработает защита в трансформаторной подстанции -- кабель от щита учета до воздушной линии может сгореть, а вместе с ним и деревянное здание ) Данное решение повлекло еще ряд мелких отступлений от технического задания и сметы.

После выполнения работ оказалось что тот проект, который нам был предоставлен на объекте в г Котельнич, был не окончательным вариантом и его последняя редакция находится в г.  Киров..  И именно с этим проектом, который мы не видели , объект приехала принимать комиссия , в которую так же вошел представитель проектной организации.



Решение:

 Заказчик составил акт приемки в нем указал все моменты расхождения выполненных работ с проектной документацией. В процессе конструктивного диалога выяснилось , что отступления от проектной документации сделаны в интересах заказчика и не приводят к уменьшению стоимости , либо к ухудшению качественных характеристик , заложенных в проект материалов. В связи с этим было принято решение о подписании акта выполненных работ , после внесения необходимых изменений в проектную документацию.



Технологический портфель:



1. Корпуса щитов и автоматические выключатели --- группа компаний IEK

2. Кабель-канал, груба ПВХ гофрированная, зажимы анкерные --- группа компаний IEK

3. Кабель марки ВВГнг(А)-FRLS -- СегментЭнерго

4. Повод СИП-4 4х16 0.6/1 -- Nexans

5. Выключатели, розетки --- Шнайдер Электрик
