Системная интеграция













МУП "Горэлектросеть" Поставка коммуникационных шкафов

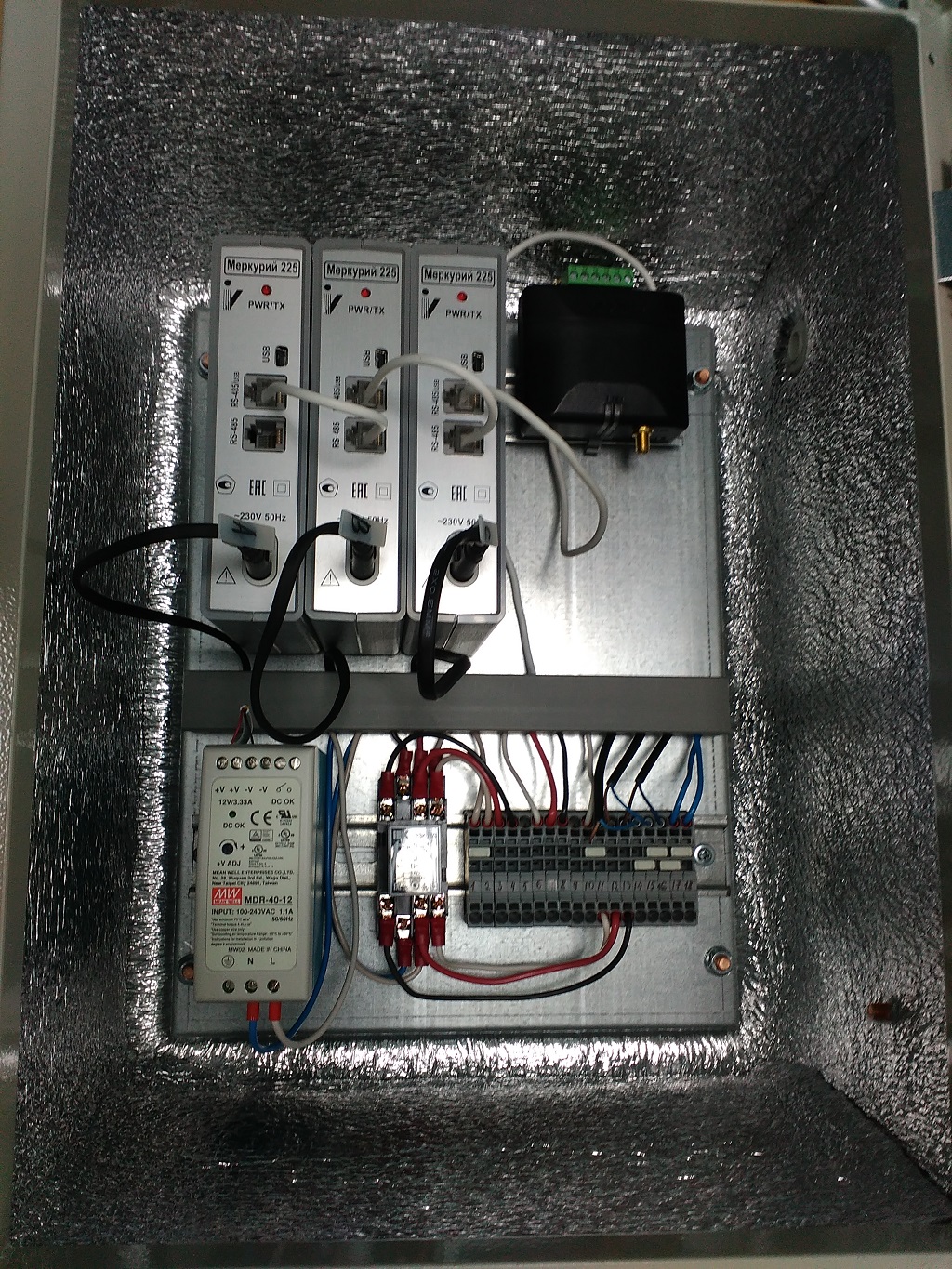

Собранный коммуникационный шкаф





степень защиты IP54

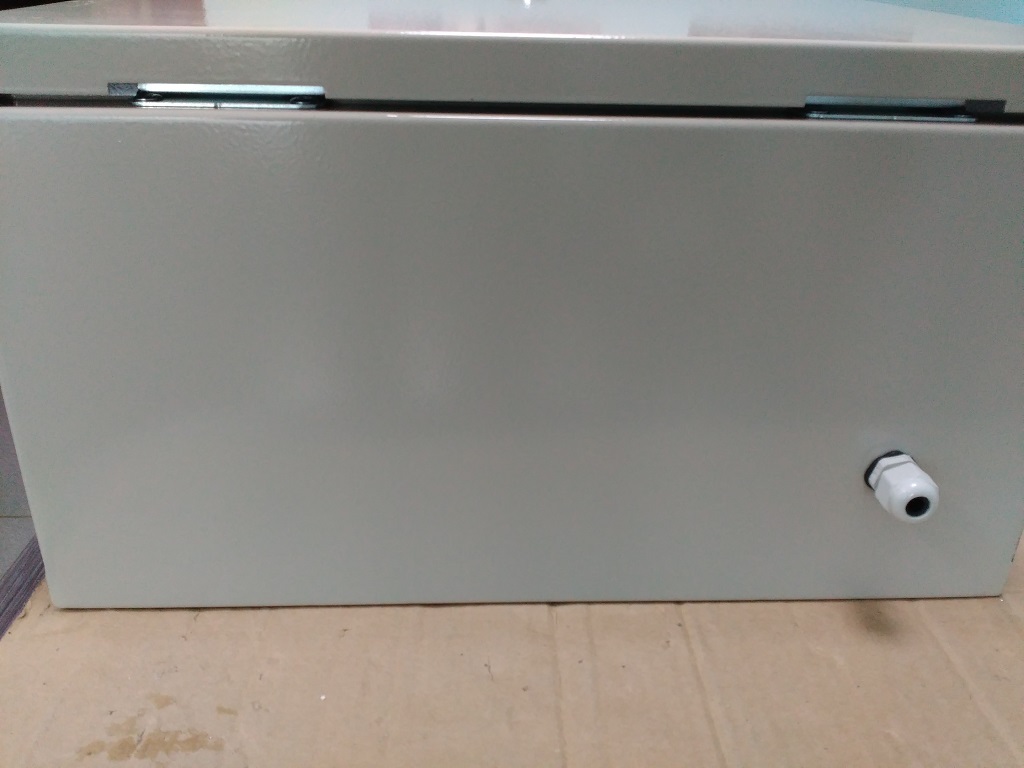

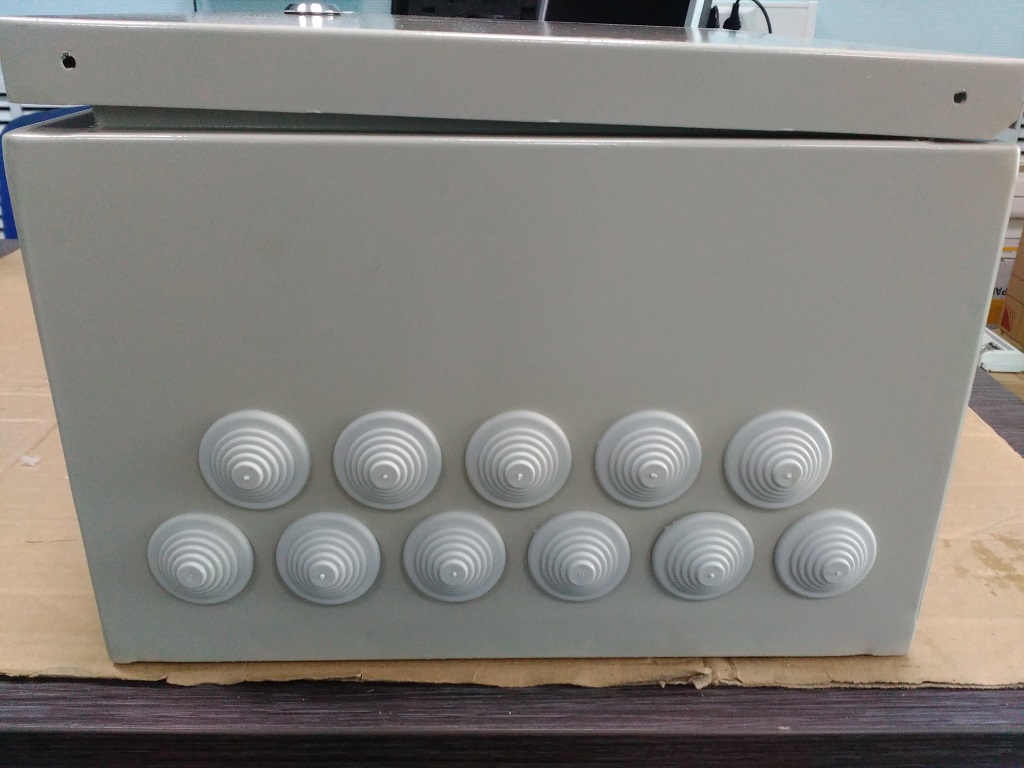

Кроме сальников снизу, по желанию заказчика

был добавлен сальник справа для антенного кабеля.

Заказчик:

МУП "Горэлектросеть"

Задачи

 Собрать 31 коммуникационный шкаф согласно технического задания и осуществить поставку на склад заказчика в течении 30 календарных дней с момента подписания договора поставки.

Описание коммуникационных шкафов

Данные щиты используются для приема и последующей передачи данных об энергопотреблении на центральный диспетчерский пункт. Прием показаний со счетчиков происходит по трем фазам -- для этого используется блок из трех концентраторов "Меркурий 255.11", связанных по интерфейсу RS-485. Для переключения между двумя секциями РУ 0.4 кВ используется реле РЭК 78/3 5А 220В. Для передачи показаний используется модем IRZ MC52i-485Gi ( в комплекте с антенной 8дБ ). Для надежной работы модема в схеме используется блок питания Mean Well -- MDR-40-12 ( наработка на отказ при температуре 25 град С -- 301.7 тыс. часов ). Сама схема собрана с помощью проходных клемм WAGO серии 2002.

Решение

Предварительно для заказчика был собран 1 образец и отдан для осмотра. Представитель заказчик остался доволен сборкой и был дан старт для сборки остальных 30-и шкафов.

Шкафы были поставлены в срок, заказчик остался доволен.

Технологический портфель

1. Концентратор Меркурий 225.11  ---  ООО "НПК "Инкотекс"

2. Блок питания --- Mean Well

3. Проходные клеммы на DIN-рейку -- WAGO

4. Модем --- IRZ
