Заказчик:

КОГБУЗ "Областной клинический противотуберкулезный диспансер"

Исходный объект:

КОГБУЗ "Областной клинический противотуберкулезный диспансер"

Задачи

Выполнить проектирование структурированной кабельной системы.

Структурированная кабельная система должна включать следующие подсистемы:

— рабочие области, представляющие собой точки подключения абонентского оборудования к СКС. В качестве абонентского выступает оборудование автоматизированных рабочих мест (АРМ).

— магистральную подсистему, представляющую собой отрезки кабельных линий, проложенных в кабельных каналах, соединяющих информационные розетки рабочей области с кроссовыми блоками, находящимися в центре обработки данных (ЦОД).

— центр обработки данных, служащий логическим и физическим центром локальной вычислительной сети и коммуникаций и предназначен для установки коммутационного, активного сетевого, серверного и иного оборудования сетей и систем связи.

Рабочие области СКС должны включать одну двухпортовую внутреннюю (установленную в короб) информационную розетку с разъемами типа RJ45 для передачи данных,  а так же две силовых розетки 220В.

Нюансы проекта:

Структура больницы представляет собой несколько обособленных корпусов. В ходе проектирования СКС необходимо предусмотреть объединение корпусов в единую сеть.

Для организации серверных помещений выделена ограниченная площадь. В ходе проектирования необходимо минимизировать площадь занимаемую сетевым оборудованием в одном помещении.

Решение:

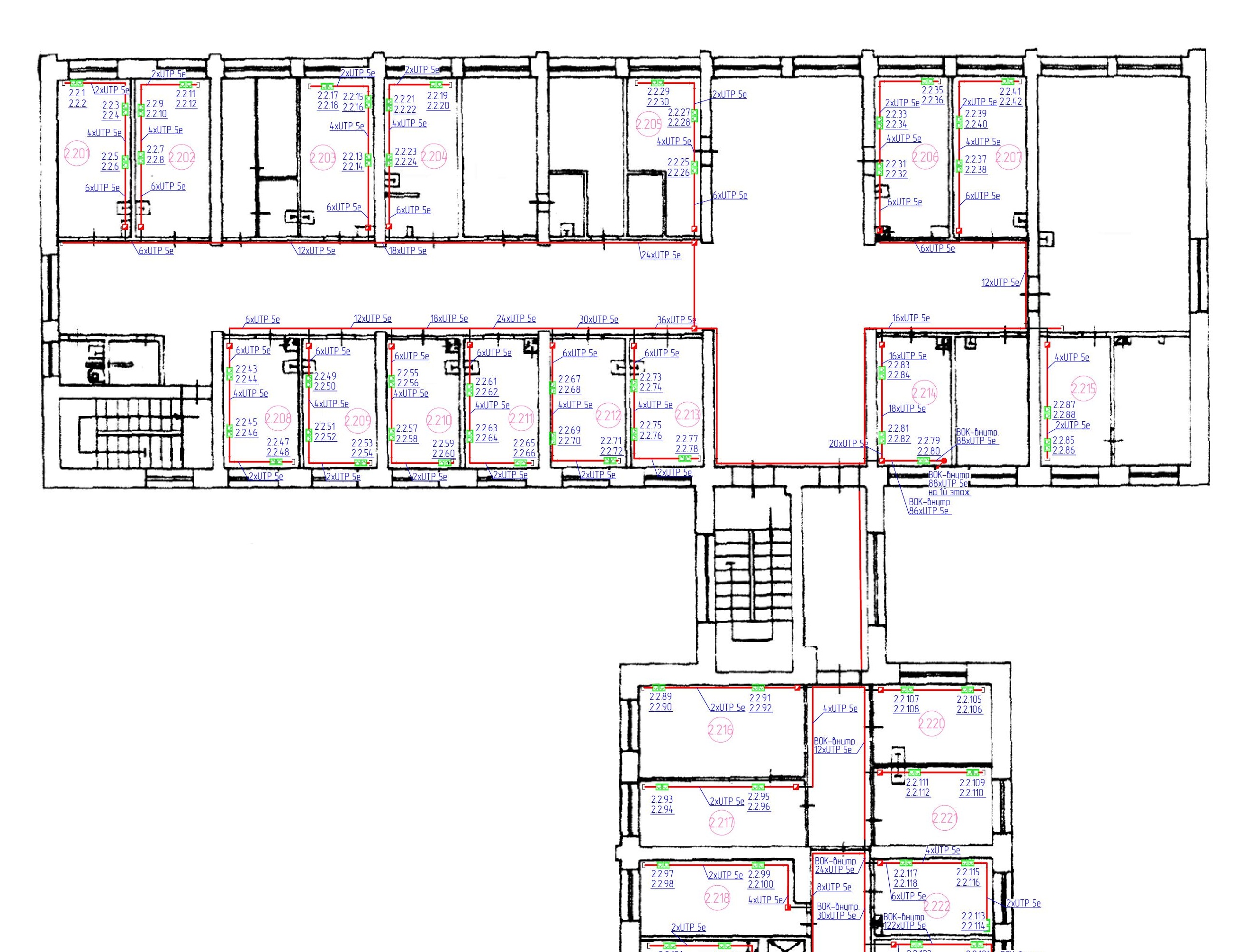

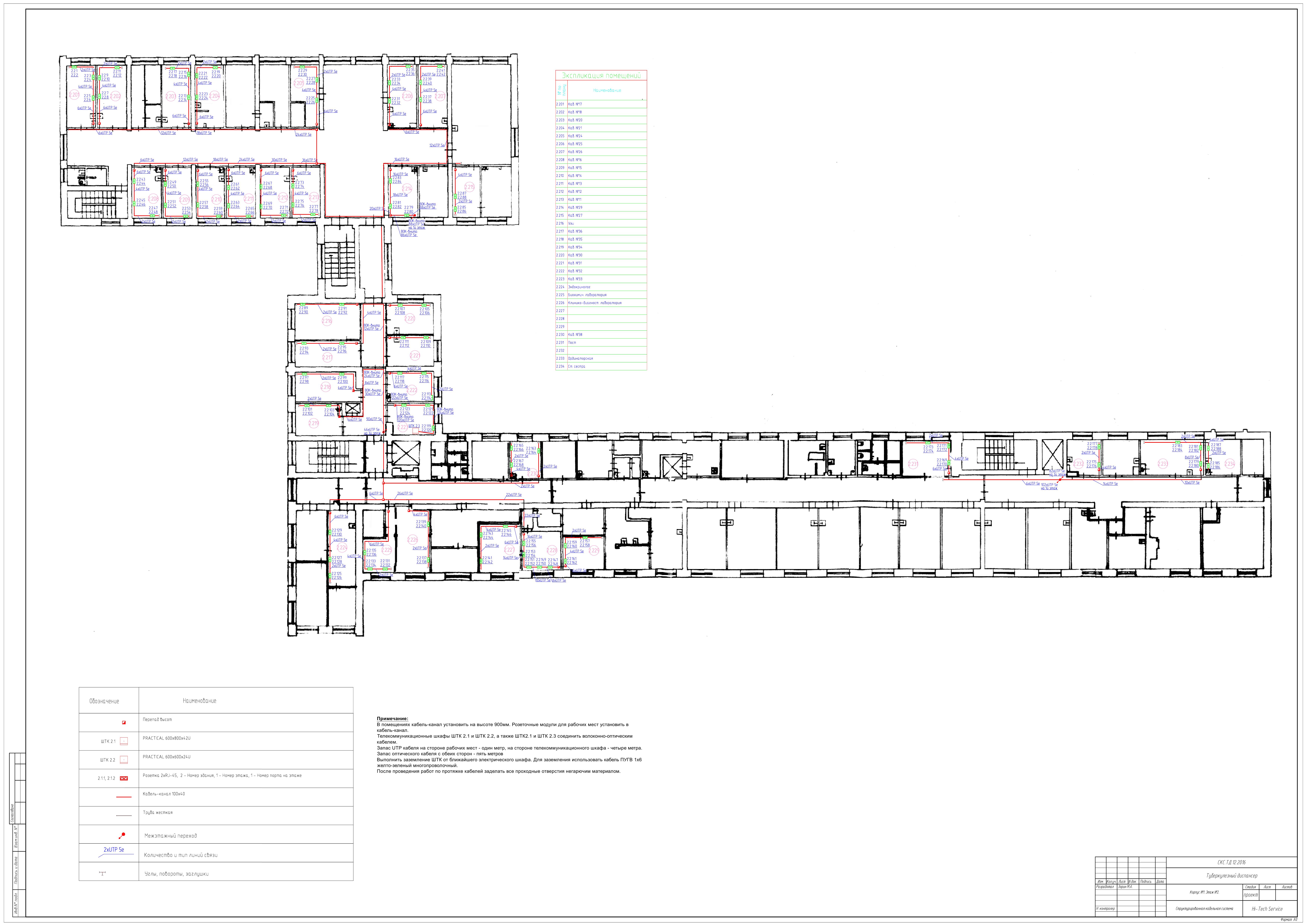

Выполнен проект структурированной кабельной сети. Общее количество портов — 500.

Проектом предусмотрена системная гарантия на СКС 25 лет.

В проект включена электрическая сеть для организации рабочих мест.

В качестве платформы для проектирования выбрана программа NanoSoft.

Технологический портфель:

1. СКС NIKOMAX;

2. Активное сетевое оборудование Zyxel;

3.Телекоммуникационный шкафы и стойки ЦМО;

4. Силовое оборудование Dekraft, IEK;

5. Кабельные каналы Ecoplast.
