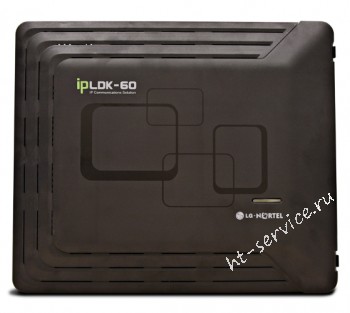

Ericsson-LG L60-BKSU базовый блок (3CO, 1DKT, 7 DKT/SLT)


Обращаем ваше внимание на то, что вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о характеристиках, а также стоимости товаров и услуг, пожалуйста, обращайтесь к менеджерам компании

Плата MBU управляет передачей информации между периферийными платами, контролирует все ресурсы системы, управляет преобразованием уровней громкости сигнала РСМ (Gain Table), генерирует системные тональные сигналы, управляет обработкой вызовов

Плата MBU содержит:

Интерфейс подключения аналоговых и цифровых абонентских линий

Генератор вызывного сигнала

Реле управления внешними устройствами, такими как устройство громкого вызова (LBC) и др.

Порт внешней сигнализации

Порт внешнего оповещения

Порт внешнего источника фоновой музыки

Порт внутреннего источника фоновой музыки

Дешифратор перефирийных устройств

Системные часы (Master Clock Generation circuit)

Схема аварийного переключения при пропадании питания (PFT circuit [CO1 на последний аналоговый порт (STA8)]

Порт интерфейса RS-232C

Порт интерфейса LAN

Устройство коммутации голосовых каналов



Блок питания (PSU) мощностью 90Вт имеет возможность для подключения батарей резервного питания.





Варианты установки:на стену,на пол,в стойку.


ПРИМЕЧАНИЕ — При пропадании электропитания станции автоматически обеспечивается аварийное переключение последнего SLT-порта на плате MBU (разъем STA8) к внешней линии, подключенной к разъему CO1 данной платы.




Расположение разъемов на лицевой панели базового блока.

Блок питания (PSU)

Входное напряжение переменного тока

100~240 В+/- 10%, частота 47-63Гц

Потребляемая мощность

90Вт

Предохранитель

2A при напряжении 250 В

Выходное напряжение постоянного тока

+5, -5, +27, +30 В

Батареи резервного электропитания

Входное напряжение постоянного тока

+24 В (по +12В с каждой батареи)

Предохранители

5.0A при напряжении 250 В

Ток заряда

Max. 200 мA

Ток нагрузки

Max. 3A (для BKSU), Max. 6A (для BKSU + EKSU )

Сигнал индукторного вызова



75В эфф., 25Гц

Внешнее контактреле



1A, 30В постоянного тока

Чувствительность при обнаружении вызывного сигнала



30В при частоте 16-55Гц

Тональный набор

Девиация частоты

Меньше, чем ±1.8%



Время нарастания сигнала

5мс



Длительность тона

Минимум 50мс, норм. 100мс



Время между набором цифр

Минимум 30мс, норм. 100мс

Импульсный набор

Девиация частоты

Меньше, чем ±1.8%



Время нарастания сигнала

Максимум 5мс

Параметры окружающей среды

Температура

От 0 до 40℃



Влажность

От 0 до 80%(без конденсации)

Габариты

Базовый блок, ШхВхД

339мм x 288мм x 85мм



Блок расширения, ШхВхД

339мм x 288мм x 85мм

Вес

Базовый блок

1.8 кг



Блок расширения

1.8 кг



  • Гарантия: 12 месяцев
