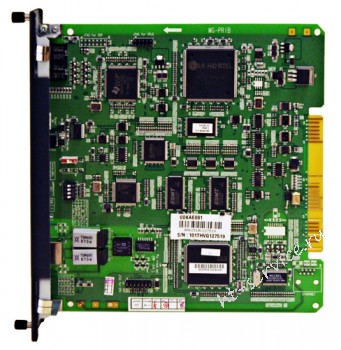

BRIB2 Коммутируемая интерфейсная плата S/T
BRIB2 поддерживает S-интерфейс (функция карты линий) или T-интерфейс (объединительный канал).
iPECS-MG можно расположить в базовой точке Ia (T) или Ib (S) ETS, представляющей собой подчиненный компонент TE без питания или главный компонент NT с подачей питания.
BRIB2 можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.
ПРЕДОСТЕРЕЖЕНИЕ
1. Для каждого интерфейса должно быть установлен правильный тип (T или S) с переключателями S/T в зависимости от потребностей пользователя. Принимающие пары линий (RX) и передающие пары (TX) следует правильно подключить к парам TX и RX на NT1 или TE в соответствии с интерфейсом каждой линии.
2. Линии оснащены оконечными резисторами.
ПРИМЕЧАНИЕ: iPECS –MG не поддерживает гирляндную схему подключения кабелей тактового генератора. Приоритетами и синхронизацией тактового генератора ISDN управляет программное обеспечение MPB (см. код PGM 301).
Приоритет тактового генератора по умолчанию для гнезд и KSU следующий (если администратор не внес изменений):
- Плата – PRIB> BRIB2/BRIB4>Системные часы
- KSU – первый KSU>второй KSU>третий KSU
- Гнездо – Гнездо 1> Гнездо 2>…> Гнездо 18
Распределение контактов
RJ45
| Разъем |
Контакты |
Номер контакта |
Сигнал |
Функция |
| |
|
1,2,7,8 |
Зарезервировано |
Зарезервировано |
| |
|
3 |
TX+ |
Передача данных |
| |
|
4 |
RX+ |
Прием данных |
| |
|
5 |
RX- |
Прием данных |
| |
|
6 |
TX- |
Передача данных |
Примечание: Верхняя сторона RJ-45: соединение S-режима, нижняя сторона RG-45: соединение Т-режима.
Последовательный порт
| Разъем |
Контакты |
Номер контакта |
Сигнал |
| |
|
1 |
"Земля" логических сигналов |
| |
|
2 |
Прием данных |
| |
|
3 |
Передача данных |
| |
|
4 |
"Земля" логических сигналов |
Функции разъемов,переключателей и светодиодных индикаторов.
Примечание: SW2, SW3 не используются, SW4 – переключатель перезагрузки
SW1 (По умолчанию на момент поставки платы все переключатели в положении ВЫКЛ)
| Контакт |
Функция |
Вкл. |
Выкл. |
Примечания |
| 1 |
Установка режима линии N1 |
S |
T |
По умолчания Выкл. |
| 2 |
Установка режима линии N2 |
S |
T |
По умолчанию Выкл. |
| 3 |
Не используется |
|
|
|
| 4 |
Не используется |
|
|
|
SW6, SW8 (По умолчанию на момент поставки все переключатели в положении ВКЛ)
| Контакт |
Функция |
Вкл. |
Выкл. |
Примечания |
| 1 |
Контакт ТХ |
Замкнут |
Разомкнут |
По умолчанию Вкл. |
| 2 |
Контакт RX |
Замкнут |
Разомкнут |
По умолчанию Вкл. |
SW7, SW9 (По умолчанию на момент поставки платы все переключатели в положении ВЫКЛ)
| Контакт |
Функция |
Вкл. |
Выкл. |
Примечания |
| 1 |
Подача питания -40В |
Подается |
Разомкнут |
По умолчанию Выкл. |
| 2 |
Подача питания (заземление) |
Подается |
Разомкнут |
По умолчанию Выкл. |
Индикация LED
Конфигурация разъема линии BRI
Разъем S или T для RG-45
ПРИМЕЧАНИЕ:
1. T-режим (3: TX+, 4: RX+, 5: RX-, 6: TX-)
2. S-режим (3: RX+, 4: TX+, 5: TX-, 6: RX-)
3. Порт 1 ~ Порт 2 не поддерживают одновременно интерфейс S/T
Подключение терминалов в ISDN (базовая скорость)
ПРИМЕЧАНИЕ:
1. Тип соединения
- P to P: соединение «точка-точка»
- P to MP: соединение «точка-многоточка»
2. TR: Согласующий резистор, 100 Ом
- Может быть включено в TE наравне с мульти-TE
| Параметр |
Градусы, С |
Градусы, F |
| Рабочая температура |
0-40 |
32-104 |
| Оптимальная рабочая температура |
20-26 |
68-78 |
| Температура хранения |
10-70 |
32-158 |
| Относительная влажность |
0-80 % |
0-80 % |
