Характеристики

Конструктивные особенности

Внешний (уличный) блок

• Разъем PoE RJ-45 для соединения с внутренним блоком
• Индикаторы уровня сигнала сети LTE
• Слот для SIM-карты (Тип USIM)
• Встроенная направленная антена MIMO 13 дБи

Внутренний (комнатный) блок

• Разъем PoE RJ-45 для соединения с внешним модулем
• 2 разъема RJ-45 (Gigabit Ethernet - 1000BASE-T)
• 2 розетки RP-SMA для подключения внешней антенны Wi-Fi
• Кнопка WPS / Управление беспроводной сетью Wi-Fi
• Кнопка сброса пользовательских настроек — «RESET»
• Индикаторы состояния

LTE

• Соответствие стандарту 3GPP Release 8, Category 3
• Диапазоны частот: Band7 (2,500 - 2,690 ГГц)
• Дуплексный режим передачи данных с частотным разделением (FDD)
• Программный выбор ширины канала: 5 Мгц,10 МГц, 15 МГц, 20 МГц
• Модуляция QPSK, 16QAM и 64QAM
• Чувствительность приемника:–97 дБм @ QPSK 1/2
• Мощность излучения: 23 дБм
• Скорость передачи данных до 100 Мбит/с в прямом и до 50 Мбит/с в обратном канале

Беспроводная сеть Wi-Fi

• Точка доступа Wi-Fi 802.11b/g/n
• Диапазон частот — 2,4 ГГц
• IEEE 802.11b/g
• IEEE 802.11n (авто 20/40 МГц, конфигурация 2x2, до 300 Мбит/с)
• Защита беспроводной WiFI сети по протоколам WEP/ WPA-PSK/ WPA2-PSK/ WPA2
• Множественные MSSID - до 4 сетей
• Режим Wi-Fi Multimedia (WMM)
• Планировщик работы WIFI (Scheduling WLAN)
• Автоматический выбор оптимального радиоканала
• Быстрая настройка WPS

Функции и протоколы

• DHCP (клиент/сервер)
• Работа со статическим адресом IP
• Маршрутизация протокола IP
• Режим моста (bridge mode)
• Трансляция IP-адресов NAT (UPnP/ручное)
• Таблица маршрутов (DHCP/ручная)
• Гибко настраиваемый межсетевой экран (SPI) c защитой от DoS‑ и DDoS‑атак
• Перенаправление портов (ручное/UPnP)
• Агент IGMPv1/IGMPv2 (IGMP proxy, IGMP snooping)
• Транзит VPN-соединения (PPTP или L2TP)
• Поддержка IPSec соединений
• Клиент служб динамической DNS
• Агент DNS (DNS Proxy)
• Блокировка доступа в Интернет на основании MAC‑адреса, IP‑адреса, TCP/UDP-портов
• Родительский контроль доступа в Интернет

Диагностика и управление

• Управление по Веб/TELNET/FTP
• Резервирование и восстановление конфигурации
• Программное обновление функций
• Системный журнал

Физические параметры и условия эксплуатации

 Внешний блок

• Размеры 255 x 254 x 58 мм
• Масса 1071 г
• Рабочий диапазон температур:от -30 до +60 °С
• Относительная влажность:от 10 до 95 % без конденсации
• Соответствие спецификации наружного применения IEC529/ IP65

Внутренний блок

• Размеры 188 x 131 x 41 мм
• Масса 300 г
• Рабочий диапазон температур: от 0 до +40 °С
• Относительная влажность: от 10 до 95 % без конденсации
• Напряжение электропитания: переменное 100–240 В, 50/60 Гц
• Мощность - не более 15 Вт.

Требования

• Установка и активный аккаунт в заявленной оператором зоне действия cети LTE
• Компьютер под управлением операционной системы Microsoft Windows 2000/XP/Vista/7/8, оборудованный сетевым адаптером Ethernet

Комплектация

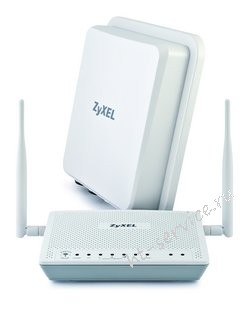

• Модем LTE6101
  • внешний блок
  • внутренний блок
• Адаптер питания с силовым кабелем
• Набор для крепления модема на антенной мачте или антенном кронштейне:
  • U-образный болт
  • опора крепления
  • гайка с фланцем (6 шт.)
• Кабель Ethernet для подключения внутреннего блока модема к компьютеру длиной 1,8 м
• Кабель Ethernet для соединения внутреннего и внешнего блоков длиной 1,8 м.
• Съемная всенаправленная антенна Wi-Fi 5 дБи (2 шт.)
• Ввод кабельный, герметизирующий:
  • прокладка уплотнительная
  • корпус кабельного ввода
  • втулка уплотнительная
  • зажимная цанга
  • накидная гайка
• Кабель заземления (с болтом M4) — для внешнего блока
• Кабель заземления (с болтом M3) — для внутреннего блока
• Инструкция по применению
• Гарантийный талон

* Кабель PoE Cable 30m для подключения внешнего блока приобретается отдельно. Максимальная длина кабеля Ethernet для соединения внешнего и внутреннего блоков может составлять до 100 м.
