Уличный коммутатор TFortis PSW-1-45-WiFi не поддерживает работу с термокожухами для уличного видеонаблюдения TFortis TH

TFortis PSW-1-45-WiFi - уличный 5-портовый неуправляемый коммутатор для построения систем уличного IP-видеонаблюдения.

Имеет 4 порта 10/100Base-Tx с PoE IEEE802.3af – 15.4 Вт на порт, предназначенные для подключения IP-камер. И 1 порт 10/100Base-Tx с поддержкой Passive PoE 24V (пары 4,5 и 7,8) – 24В, 0.5А.

Главной особенностью коммутатора для уличного видеонаблюдения TFortis PSW-1-45-WiFi является поддержка пятым портом Passive PoE 24V, что позволяет подключать беспроводные точки доступа типа UBIQUITI без использования внешних адаптеров питания и переходников PoE.

Внутри коммутатора имеется DIN-рейка для установки автоматов.

Cхема подключения PSW-1-45-WiFi c применением WiFi точки доступа:

Cхема подключения PSW-1-45-WiFi по "витой паре":

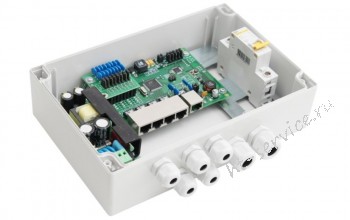

PSW-1-45-WiFi представляет собой всепогодный компактный бокс из прочного высококачественного пластика. Габариты устройства не превышают 240х160х90 мм, что делает его удобным для установки в места, куда другие устройства поместить проблематично. А степень защиты IP66 делает блок неприхотливым к условиям эксплуатации.

Защитные автоматы и WiFi-точка доступа в комплект поставки не входят.

*Гарантия на оборудование, реализованное с 31.03.2016

Типовое решение

Связь удаленного объекта, за которым нужно вести видеонаблюдение, с постом наблюдения можно организовать при помощи Wi-Fi-моста по следующей схеме:

Рисунок. Организация WiFi видеонаблюдения с помощью оборудования TFortis.

Для использования в своих проектах вы можете скачать чертеж типового применения коммутатора PSW-1-45-WiFi с точкам доступа WiFi.
