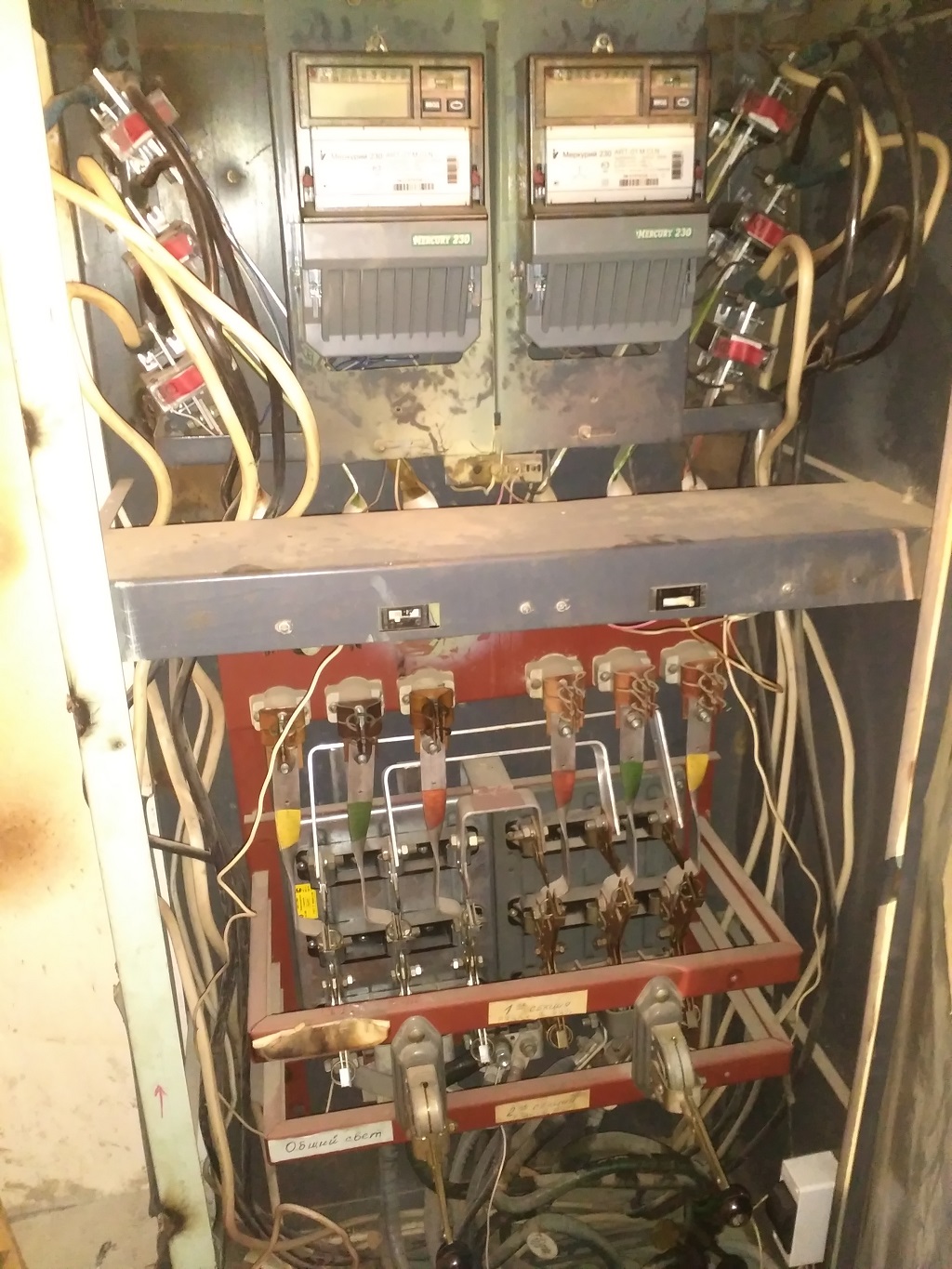

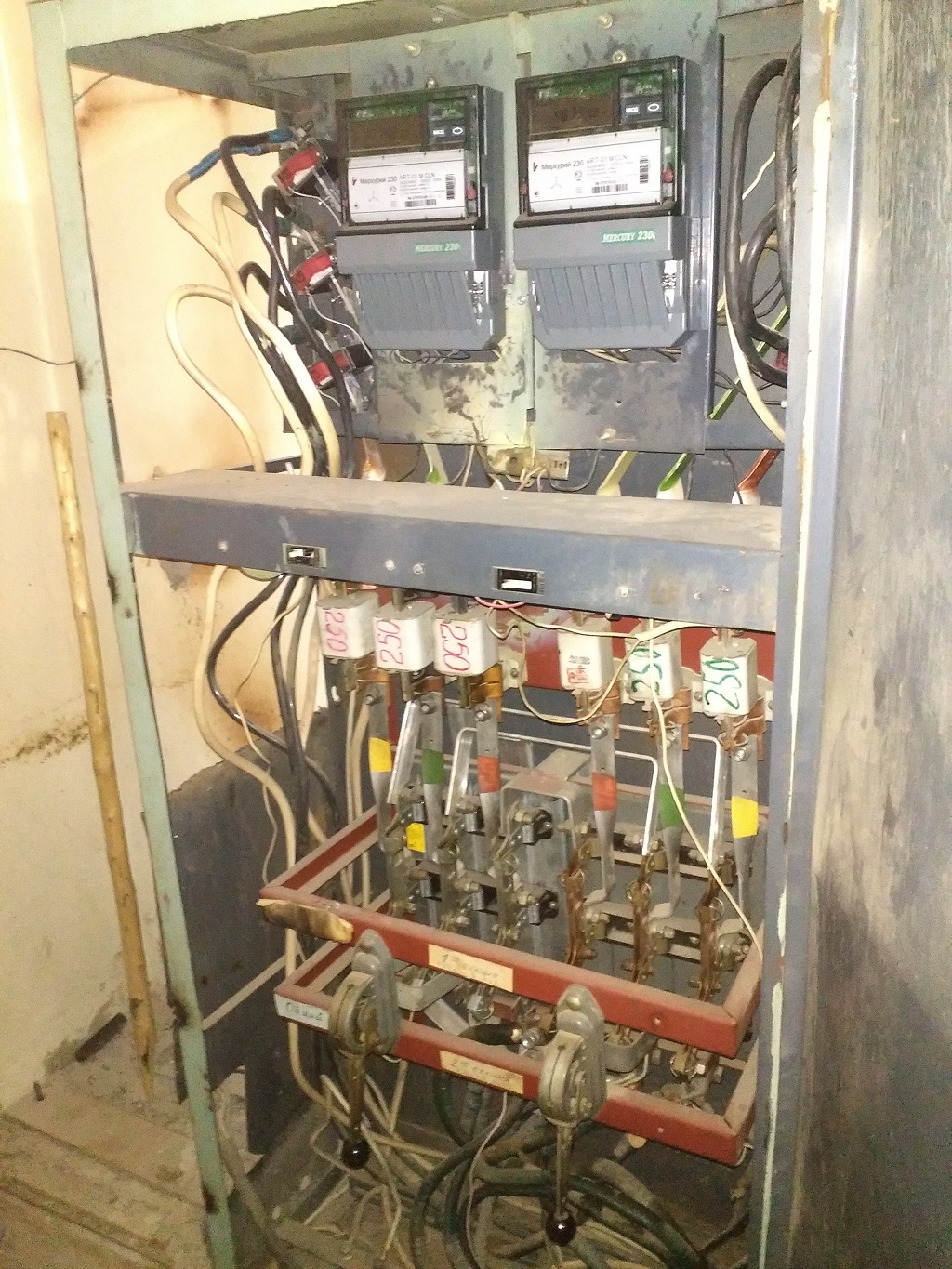

Старый вводной щит перед демонтажем.

Учет в нем был подключен неправильно.

( Счетчики были подключены через транс-

фораторы тока согласно цветовой

маркировки шин после плавких вставок,

а правильную цветовую маркировку шин

можно наблюдать после рубильника, перед

предохранителями. )

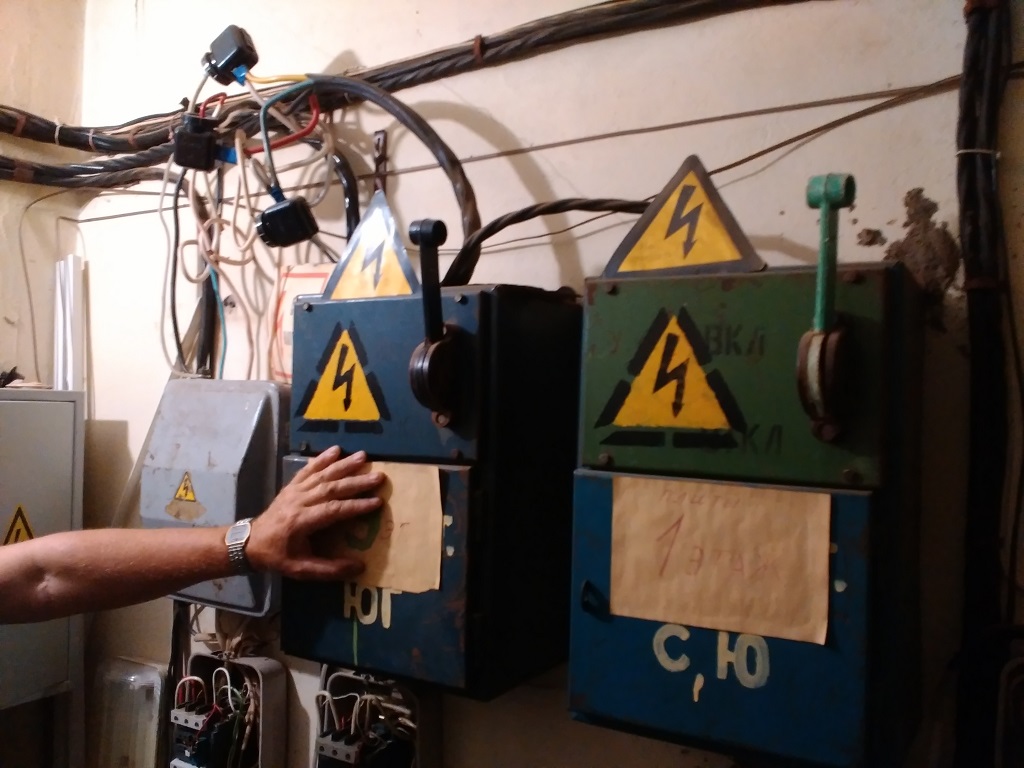

Электрические плиты были запитаны через

такие вот рубильники. Отключить их еще

было возможно, а вот включить их - это

уже целое испытание для оперативного

персонала. Крайний левый рубильник рас-

сыпался после первого же отключения

( сломалась планка в котором крепятся

плавкие вставки ) Мы отключали рубильники,

предварительно сняв нагрузку и напряжение.

Местный оперативный персонал, в процессе

эксплуатации, боялся к ним приближаться.

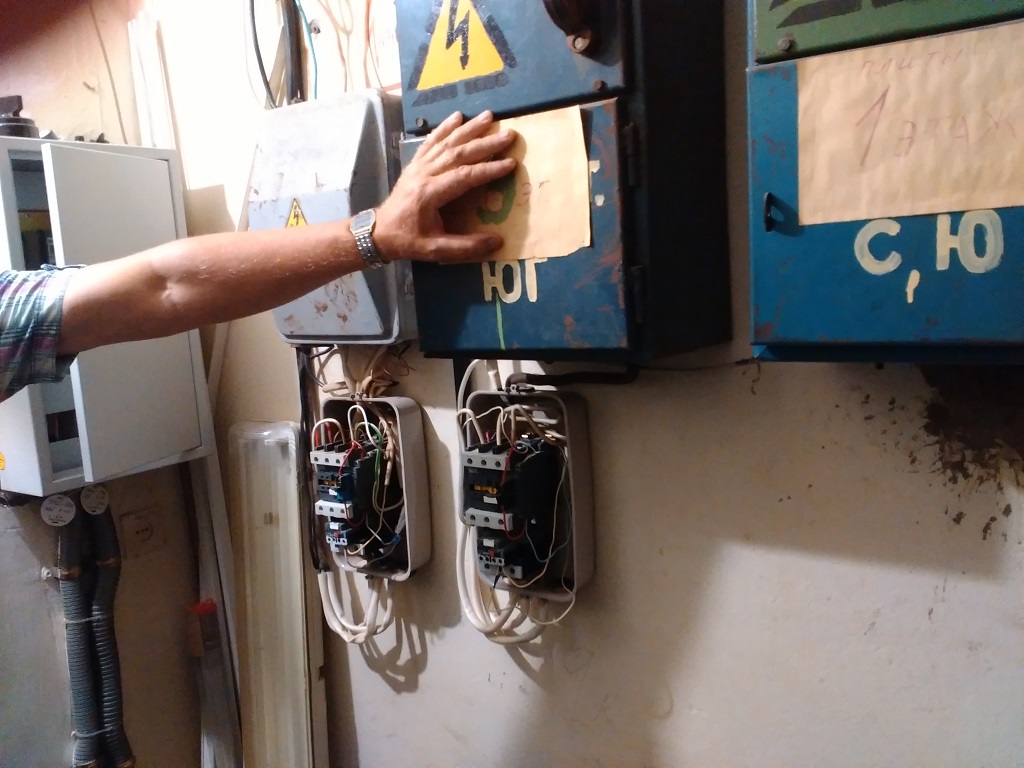

Ниже рубильников стояли вот такие пускатели

с катушкой управления на 380В. Они использо-

вались для включения и отключения электро-

плит в общежитии, кнопочные посты для упра-

вления ими располагаются в поме-

щении вахтера.

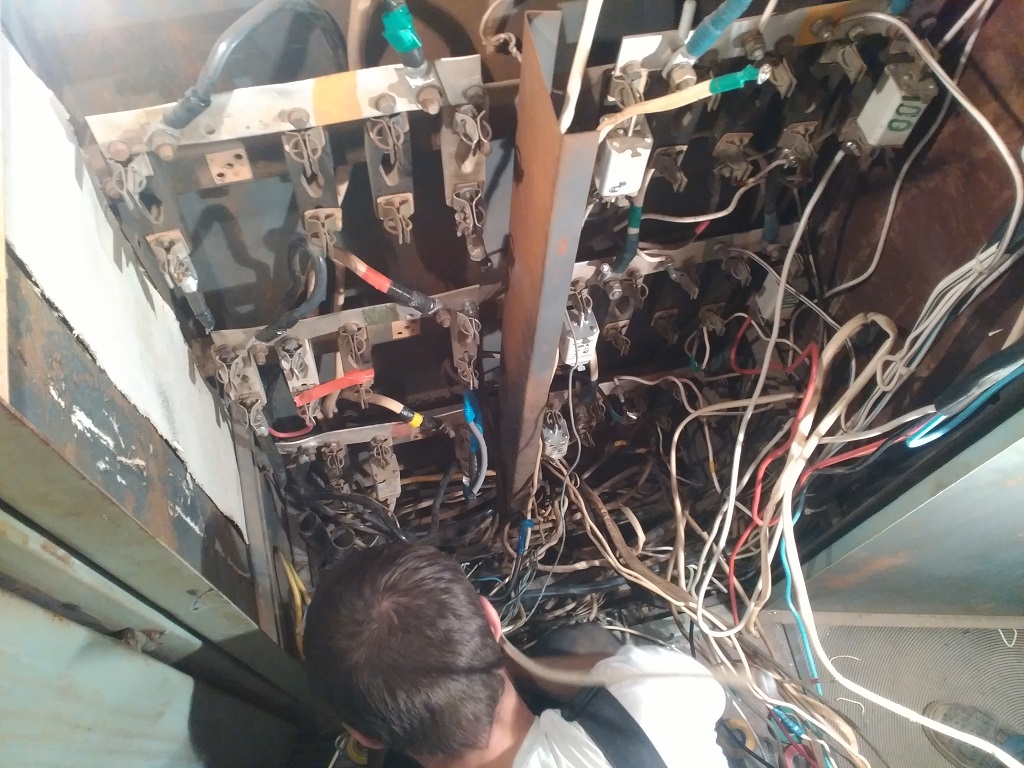

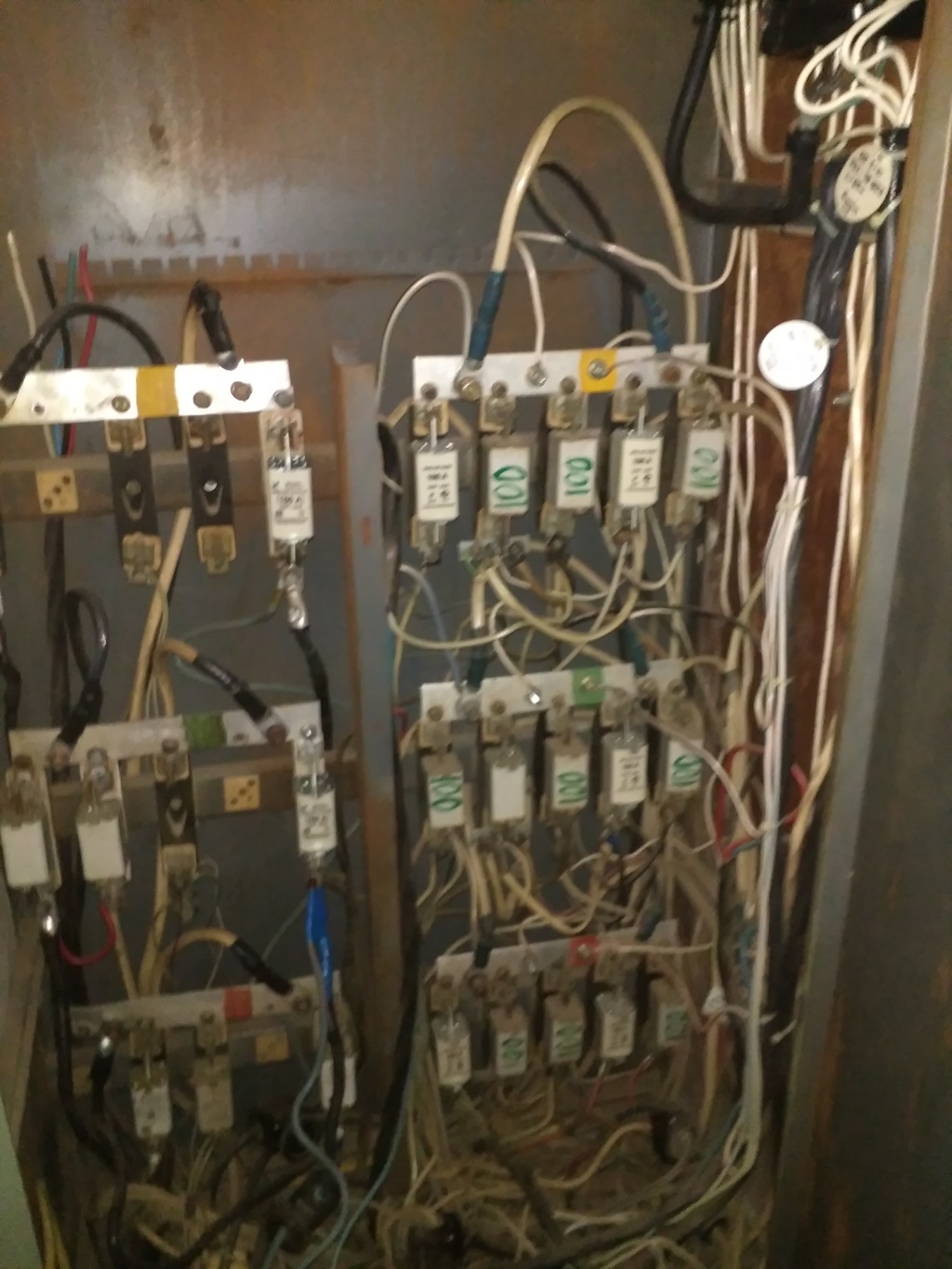

Старая распределительная панель. Бирки

присутствуют только на двух кабелях (от них

запитано оборудование Билайна и Мегафона)

Все остальное загадка. Почти все провода

наращивали по несколько раз через сжимы

с запасами по несколько метров и все излишки

укладывали на дно шкафа. В итоге нам

пришлось самостоятельно устанавливать

для чего используется каждый кабель.

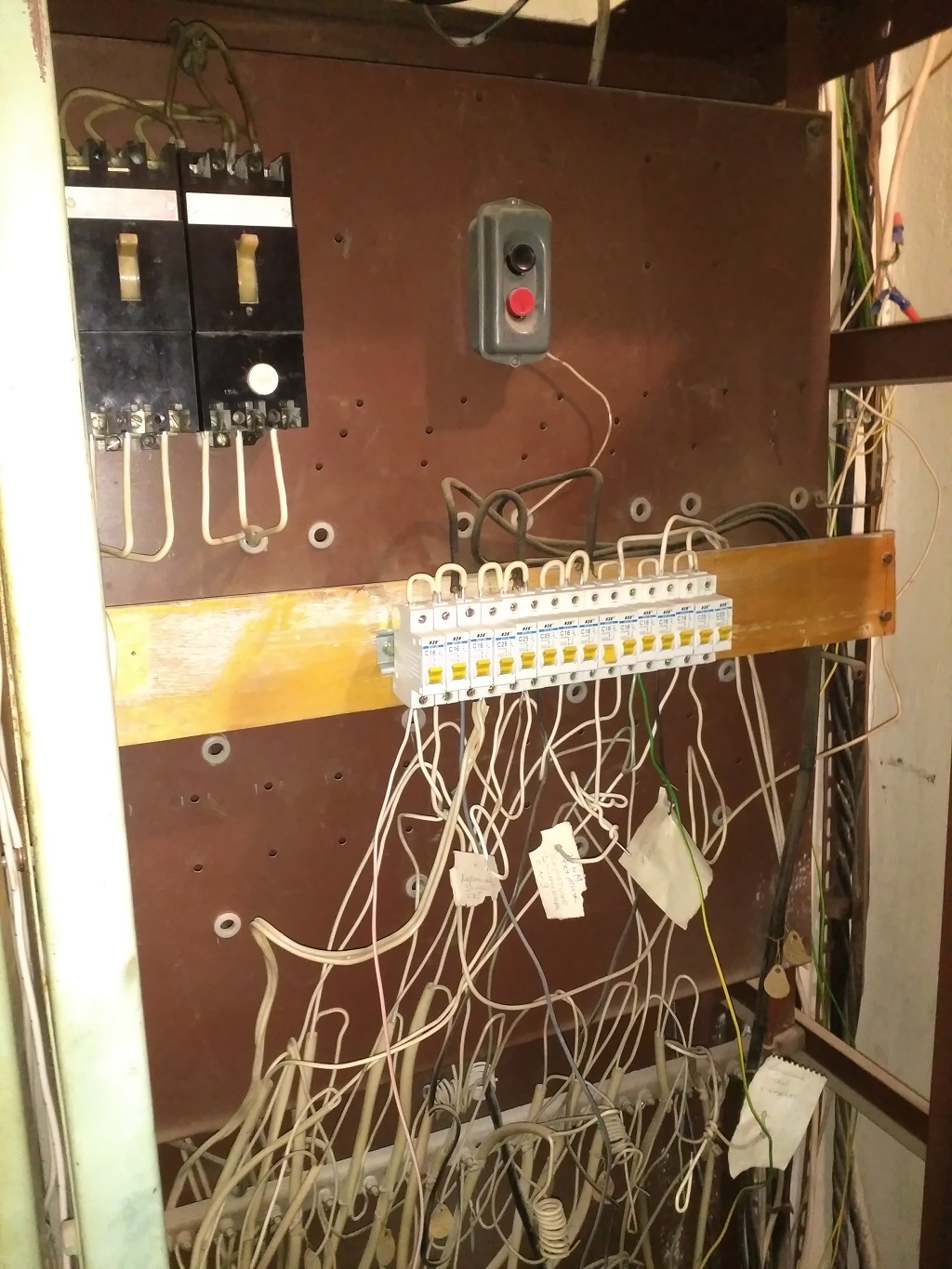

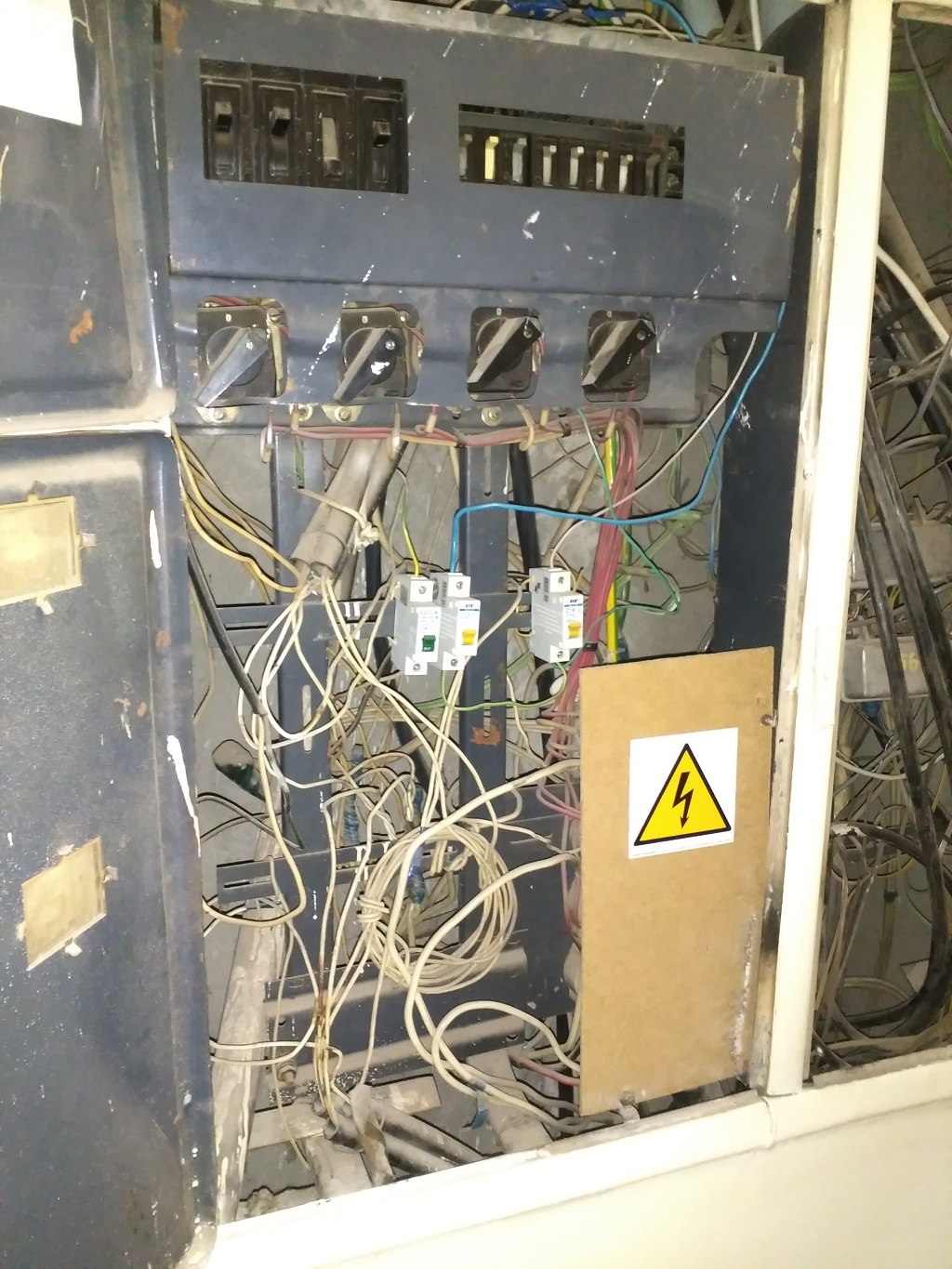

Еще одна распределительная панель. На

большей части бумажек написано - "Не

включать! КЗ!" Схем нет. Бирки не прочитать

даже если они есть.

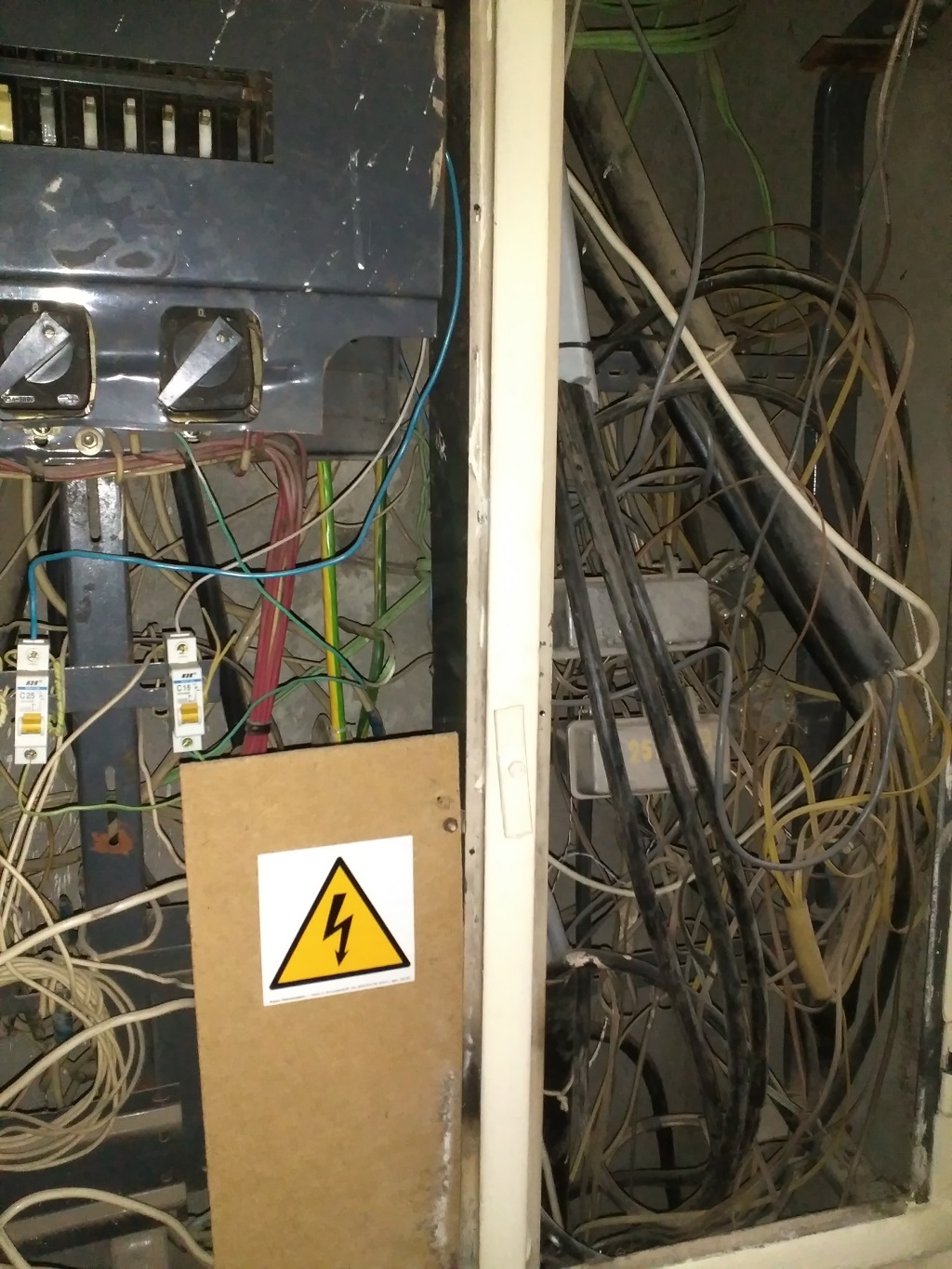

Этажный щит до замены. Обратите внимание

на черную трубу в отсеке для слаботочки --

именно в таких черных ПНД трубах были про-

ложены все стояки электроснабжения по

этажам и подвалу.

Этому щиту повезло -- он еще не выгорел.

Там где щиты горели ситуация лучше не

стала -- силами местного электрика алю-

-миниевые провода наращивали и устано-

-вливали новые автоматические выключатели.

Этим ремонт и ограничивался.

На фото ниша , оставшаяся посте демон-

тажа этажного щита. Трубы для стояка

электроснабжения закреплены скобами.

Только одна из смонтированных труб имеет

разрыв на этаже, по ней будет проложен

кабель для подключения этажного щита .

Остальные кабеля идут транзитом на

верхние этажи.

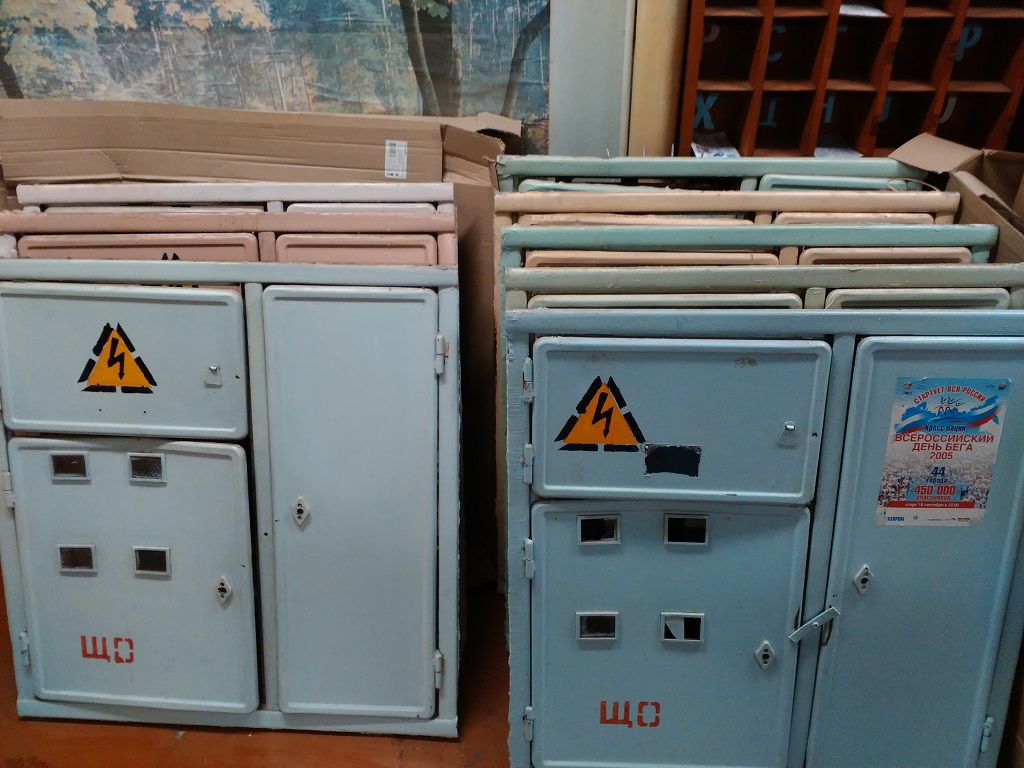

Всего было демонтировано 16 этажных

щитов в два этапа --- сначала в левом

крыле здания заменили 8 щитов, затем в

правой части здания.

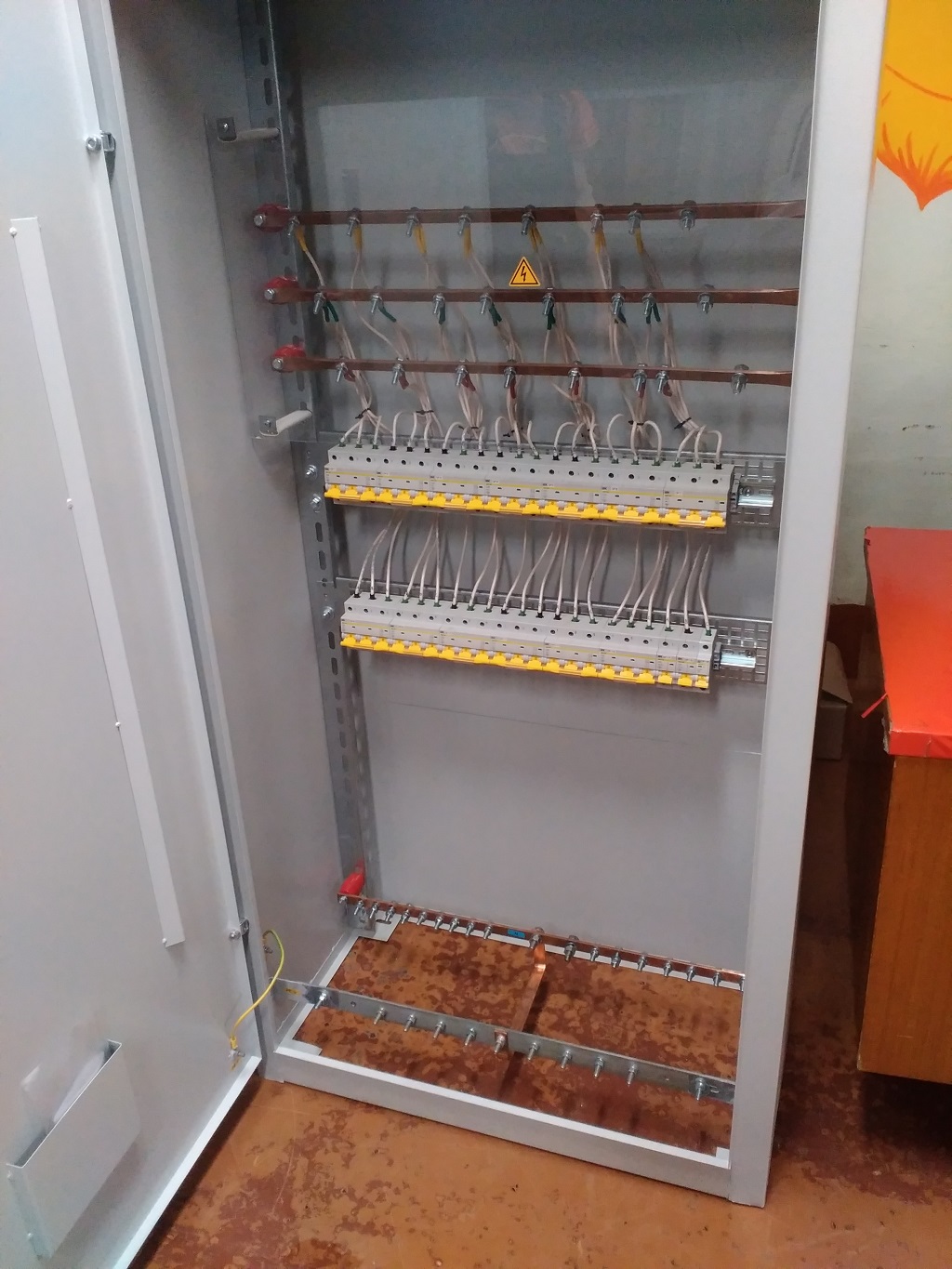

Новая распределительная панель ВРУ.

Перед установкой.

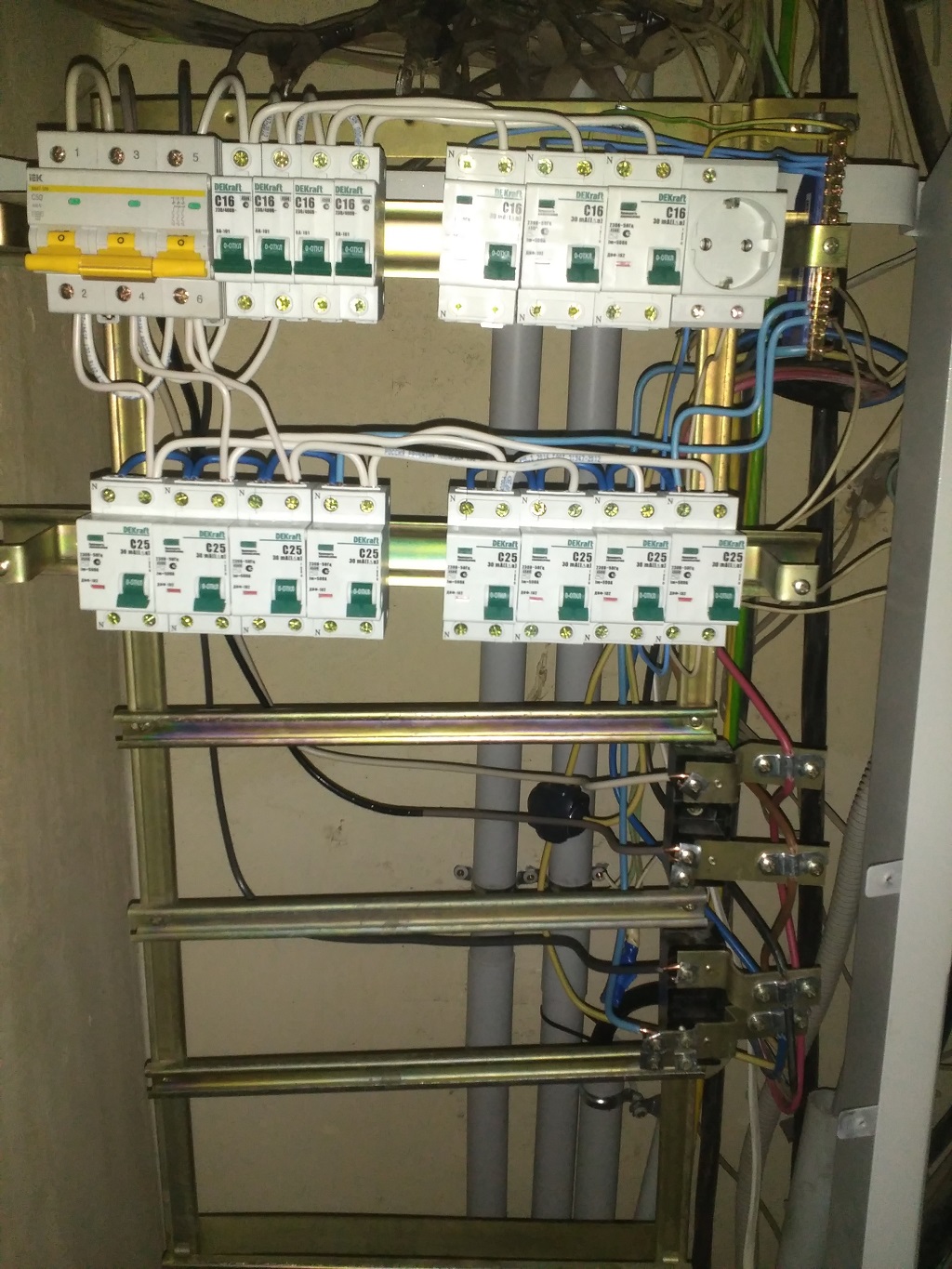

Новый щит этажный установлен в нишу.

Остается подключить потребителей и

установить фальшпанель.

В старом ВРУ кто-то умудрился подключить

нагрузку до рубильников и даже установил

пластиковый бокс с одним автоматическим

выключателем. Стенка у бокса прогорела с

одной стороны ( на фото не увидеть ).

Что бы демонтировать эту распред. панель

пришлосьтщательно согласовывать работы

с руководством общежития, так как в обще-

житии жили студенты ( надолго оставлять их

без электричества было нельзя ) , кроме

того тут же было подключено оборудование

сотовых операторов.

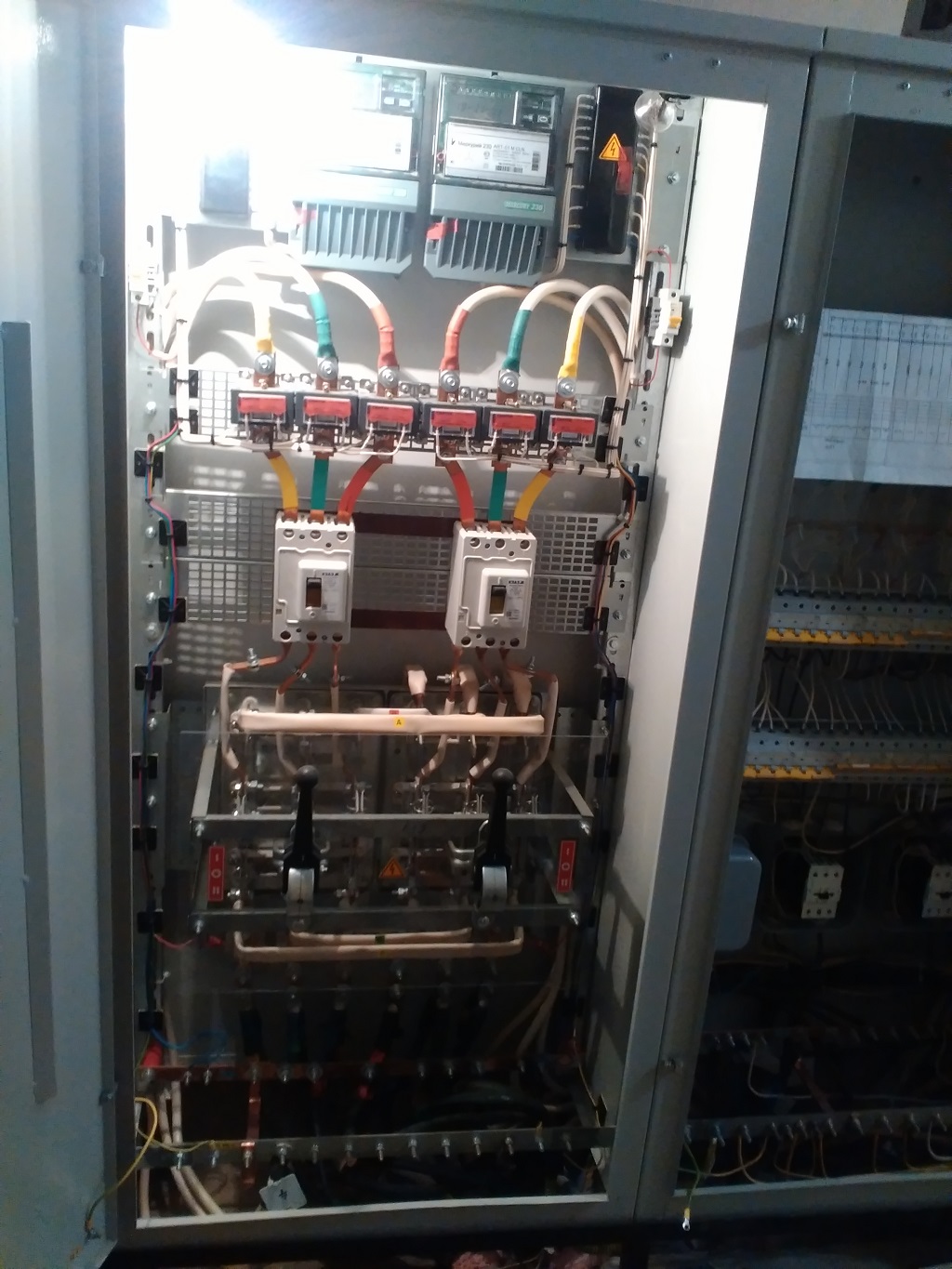

Новый смонтированный вводной щит.  В про-

цессе его монтажа появились  технические

условия от МУП "Горэлектросеть" , согласно

которым, нам пришлось заменить трансфо-

рматоры тока (ТТ) по проекту , на ТТ другого

номинала.

Старое ВРУ стояло на полу. Новое ВРУ уста-

новили на каркас из металлических уголков

( подняли от уровня пола на 20-25 см ) и зак-

репили к стене.

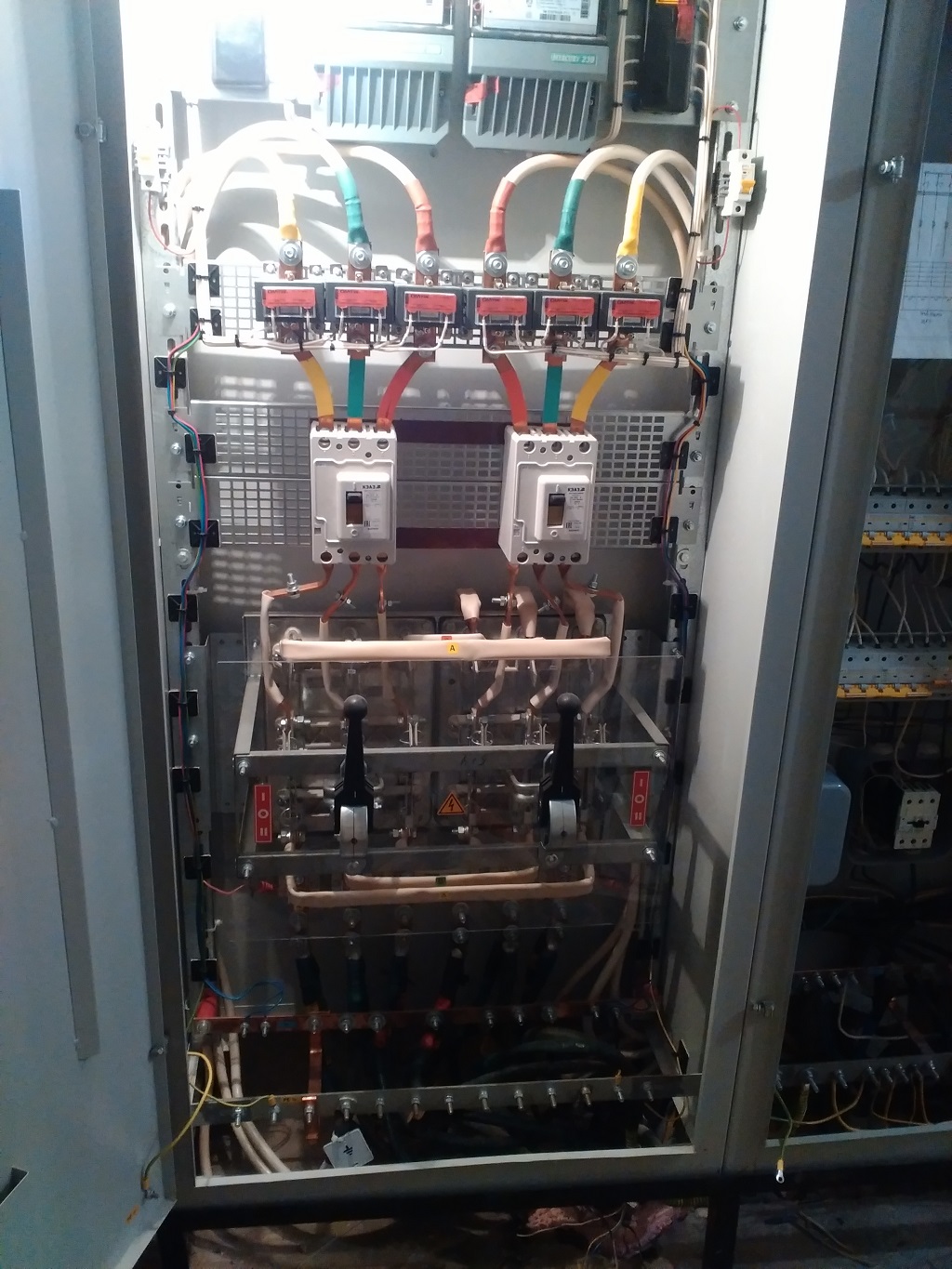

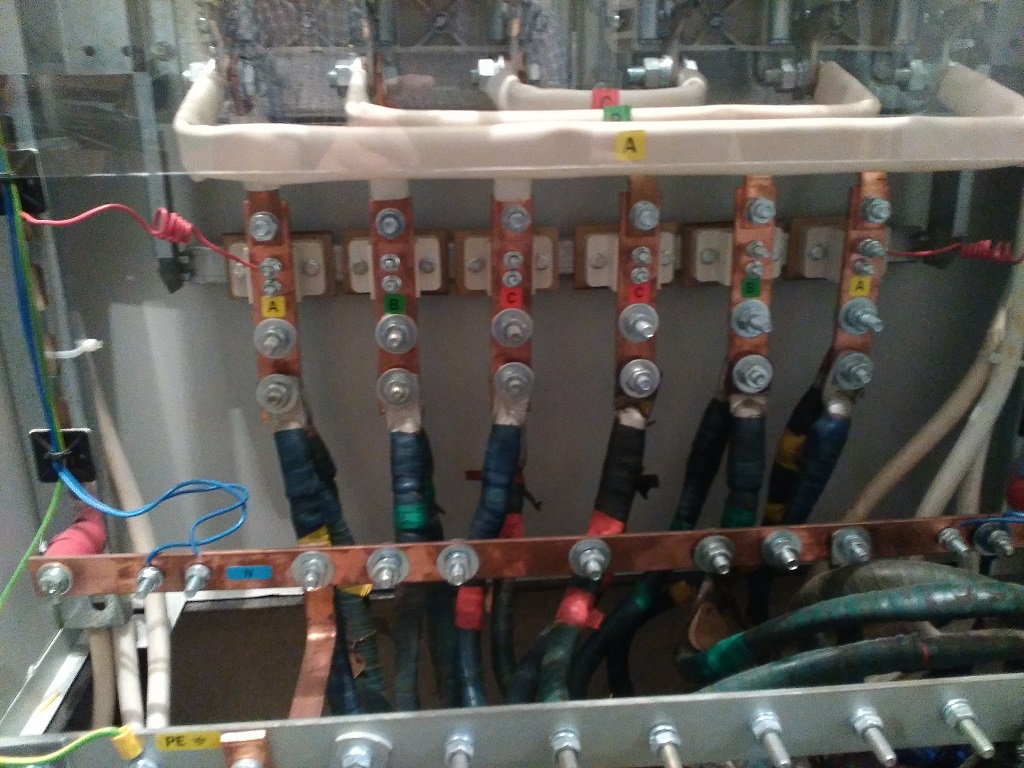

На фото подключенные вводные кабеля.

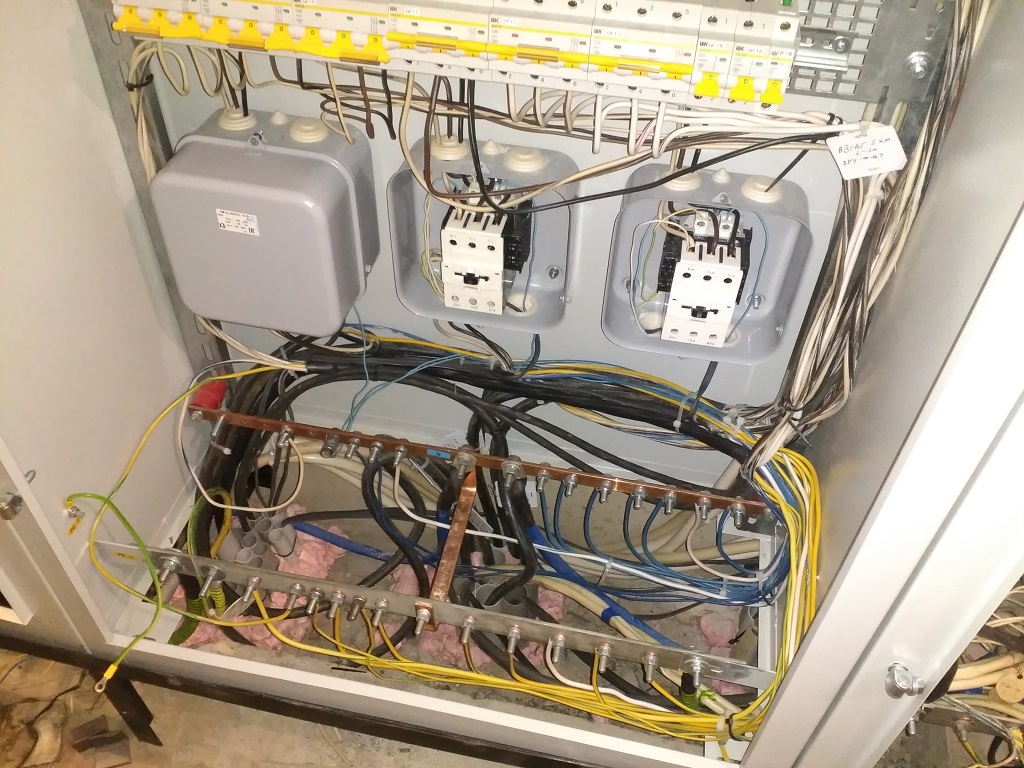

Мы предложили смонтировать пускатели для

включения электрических плит в распред.

панелях ( по проекту они на стене ) . Но так

как сроки выполнения контракта были сжатые

( необходимо было оперативно подвозить

материалы ) ,  а заказчик сомневался , то к

тому моменту как он принял решение, пуска-

тели были закуплены согласно техническому

заданию и устанавливать их пришлось вот в

таком исполнении -- IP54.

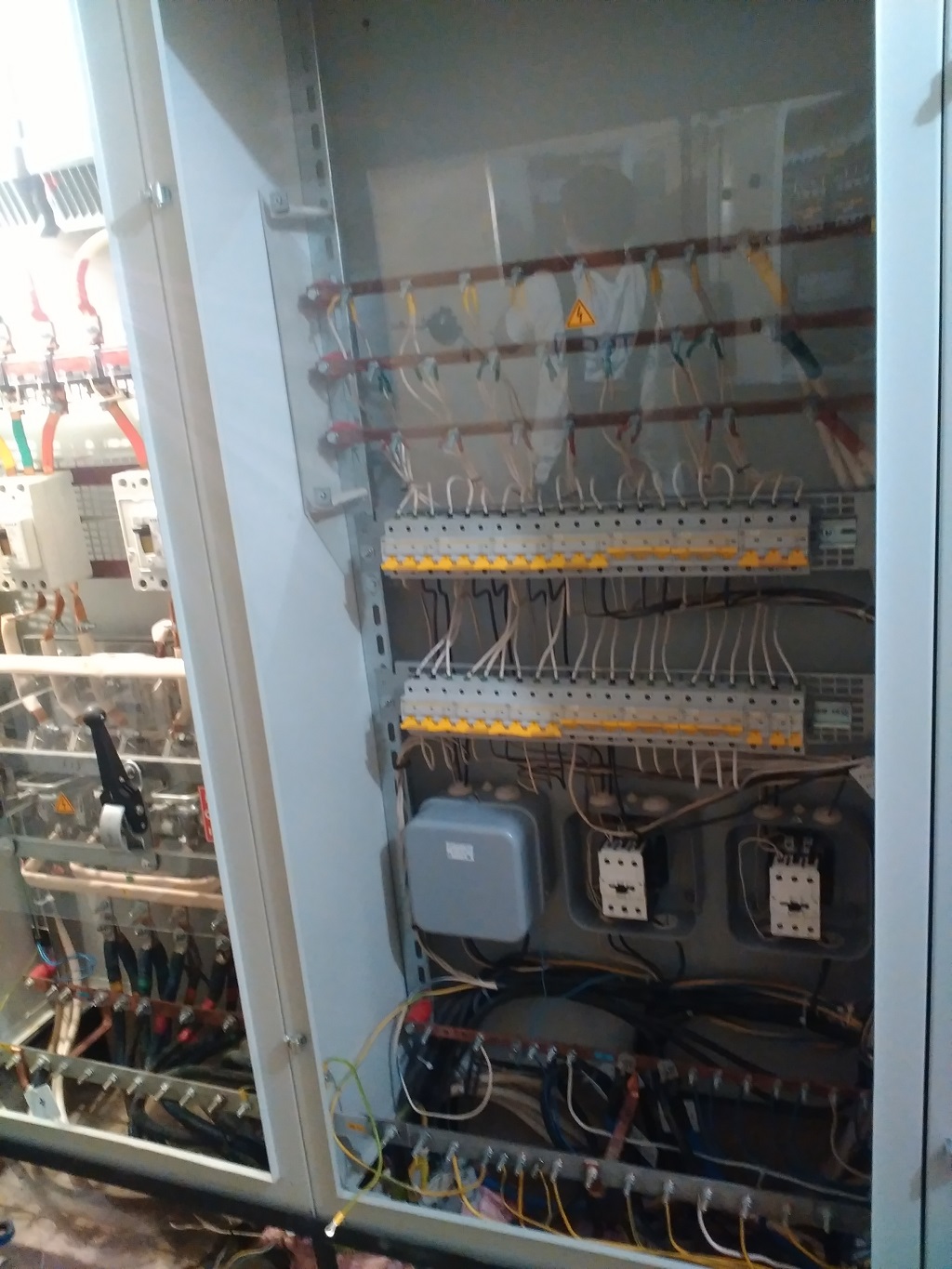

ВРУ в процессе монтажа .

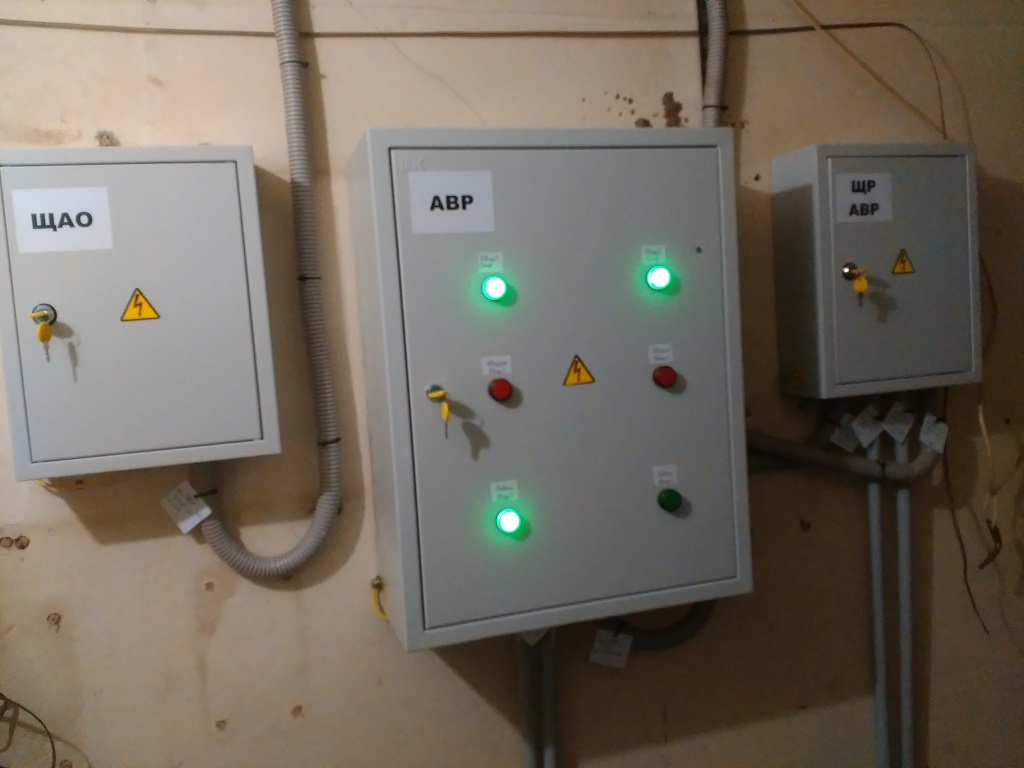

Место старых рубильников на стене заняли

распределительные щиты и щит АВР ( авто-

матического ввода резерва ). На щит АВР

лампочек мы не пожалели -- у него простая

и понятная мнемосхема. Чтобы понять что

АВР исправен и готов к работе нет необходи-

мости открывать щит.  Кроме того мы пошли

на встречу заказчику и собрали щит АВР

на 40 А ( в техническом задании были пропи-

саны требования к щиту на 25А )

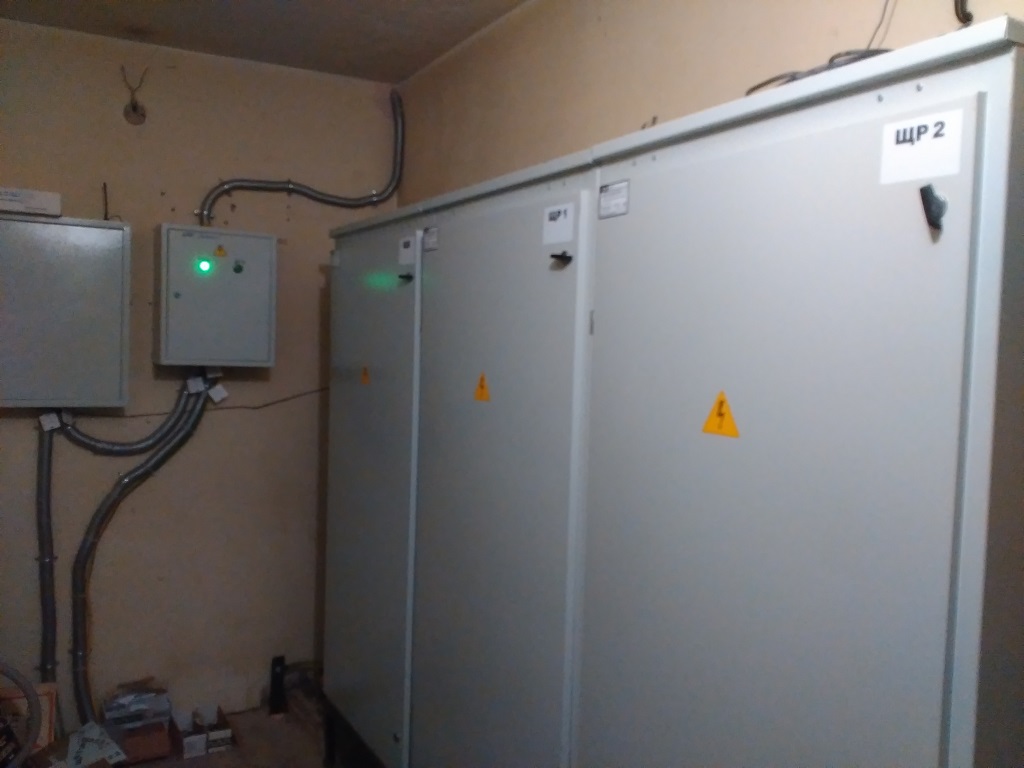

Так смотрится щитовая после завершения

работ.Наши рекомендации подтолкнули сото-

вого оператора "Билайн" установить дополни-

тельно щит АВР ( на стене светится зеленой

лампочкой)  и уже от него запитать свое

оборудование.

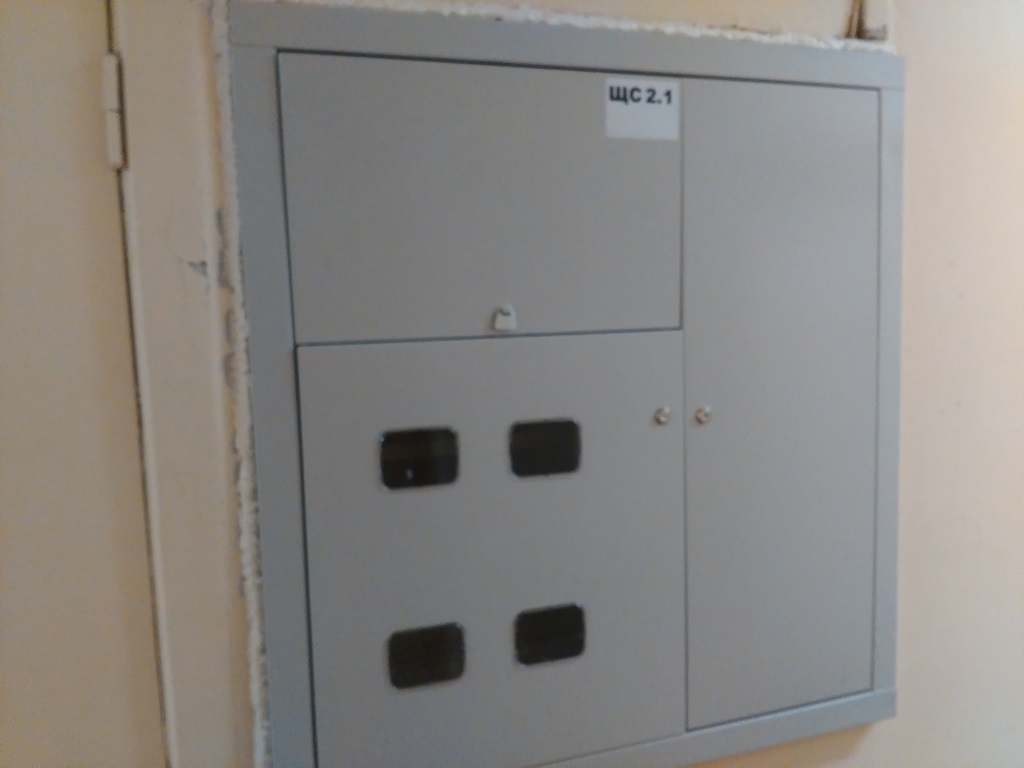

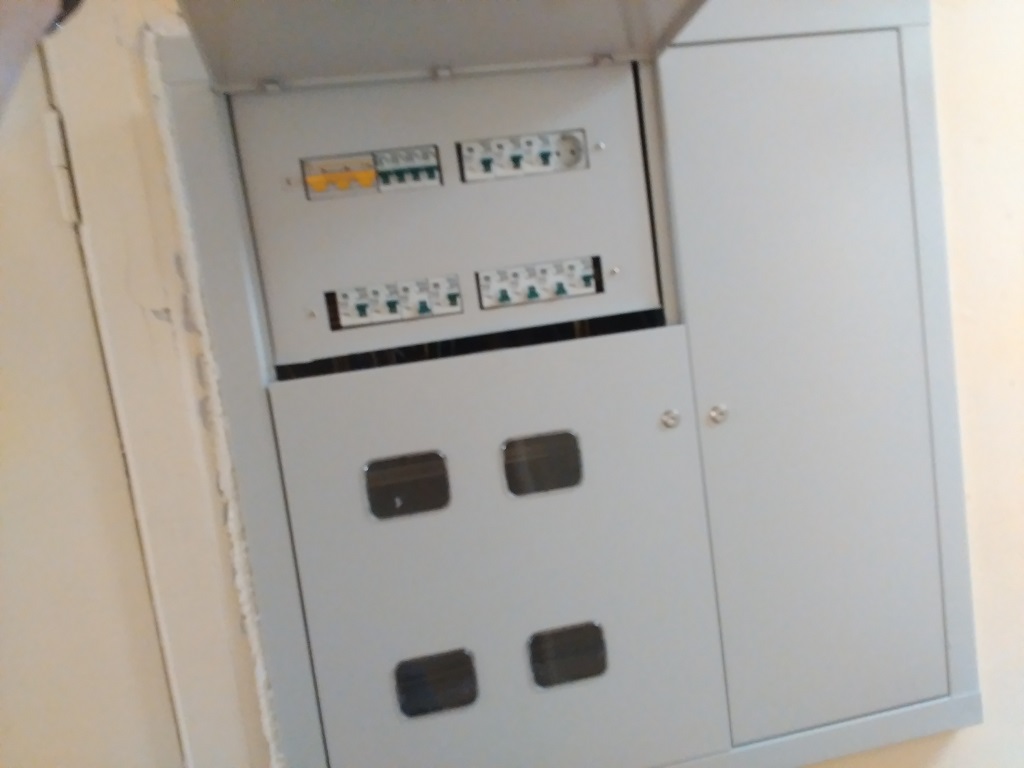

Смонтированный этажный щит.

Пока мы занимались демонтажем, заказчик в

спешном порядке рисовал схемы щитов, но

надо отдать ему должное -- мы успели сог-

ласовать все схемы и внести нужные коррект-

ировки до начала сборки щитового оборудо-

вания.
