Системная интеграция













Организация серверного помещения

Серверная комната— это помещение, занимаемое крупным телекоммуникационным и/или серверным оборудованием. Серверная является помещением специального назначения (что подразумевает особую режимность этого объекта), соединяется с внешним миром резервируемыми магистралями связи и считается средством обслуживания здания (офиса), предназначенным для выполнения телекоммуникационных функций компании.



Каждое серверное помещение уникальнои должно отвечать конкретным требованиям организации. Для банков и крупных корпораций — собственные ЦОД. Для среднего и малого бизнеса — арендованные стойки в дата-центрах телекоммуникационных компаний и собственные серверные комнаты.



Размещение в здании

Помещение серверной не должно быть проходным. Желательно, чтобы оно не имело окон и не примыкало вплотную к внешним стенам здания. Если же в техническом помещении предусмотрены окна, то п.3.4 СН 512-78 рекомендует располагать серверную на северной или северо-восточной стороне здания. Крайне нежелательно размещать серверную рядом с теми внутренними конструкциями здания, которые ограничивают ее возможное расширение в будущем: лифтовые шахты, лестничные марши, вентиляционные камеры и т.д.



Согласно п.4.2 ППБ 01-93 запрещается располагать серверную рядом с помещениями для хранения пожароопасных или агрессивных химических материалов. Не рекомендуется выделять помещение для серверной на верхних этажах здания, т.к. они наиболее подвержены повреждениям в случае пожара и могут заливаться при протечках крыши. Согласно п. 17.6 РД 45.120-2000 не допускается размещение серверной под помещениями, связанными с потреблением воды (туалеты, душевые, сто-ловые, буфеты и т.д.). При размещении серверной в подвале, необходимы дополнительная гидроизоляция и тщательный выбор трасс прокладки трубопроводов. Через серверную не должны прокладываться транзитом трубопроводы инженерных систем здания. Инструкция СН 512-78 предъявляет более жесткие требования и не допускает размещения серверных в подвалах зданий. Запрещается располагать серверную в помещении, смежном с помещением производств с мокрыми технологическими процессами.



Предпочтительно размещать серверную недалеко от грузовых или грузопассажирских лифтов, используемых для транспортировки тяжелого оборудования, например ИБП. В тоже время, следует избегать близкого размещения мощных источников электрических и магнитных полей, а также оборудования, которое может вызвать повышенную вибрацию.



Многие источники рекомендуют располагать серверной в геометрическом центре здания хотя бы потому, что это позволяет существенно сэкономить на прокладке кабеля.



Помещение серверной



  • Минимальный допустимый размер серверной — 14 квадратных метров.
  • Размеры серверной должны отвечать требованиям к располагаемому в ней оборудованию или (при отсутствии данных) составлять 0,07 квадратных метра на каждые 10 квадратных метров площади обслуживаемых рабочих мест.
  • В зданиях с низкой плотностью рабочих мест площадь серверной должна составлять не менее 37 квадратных метров – на не более 400 рабочих мест, не менее 74 квадратных метров — на не более 800 рабочих мест и не менее 111 квадратных метров — на не более 1200 рабочих мест.
  • Минимальная высота потолка серверной должна составлять 2,44 м.
  • Пол в серверной согласно п.17.20 РД 45.120-2000 должен быть ровным и иметь антистатическое покрытие с сопротивлением 106 Ом, обеспечивающее стекание и отвод статического электричества. Настил пола осуществляется на несгораемое основание. Покрытие должно позволять выполнять очитку пылесосом и влажную уборку.
  • Максимально допустимая нагрузка на пол в серверной должна составлять: распределенная нагрузка не более 12 кПа; сосредоточенная нагрузка не более 4,4 кH.
  • Входная дверь в серверной должна изготавливаться из трудносгораемого материала, иметь противосъемные приспособления и открываться наружу с углом раскрыва 180 градусов. Дверь должна иметь размеры не менее 2,0 х 0,9 метра, уплотняющую прокладку и запираться на внутренний замок. При необходимости монтажа крупногабаритного оборудования устанавливается двухстворчатая дверь. Порог в дверном проеме не предусматривается.



Оснащение серверной

Серверная комната должна быть в максимальной степени снабжена подсистемами:

  • Электропитания
  • Охранной сигнализации.
  • Пожарной сигнализации.
  • Пожаротушения.
  • Контроля доступа.
  • Кондиционирования.
  • Освещения.
  • Аварийного освещения (для работы при отключении рабочего освещения).
  • Защитного и телекоммуникационного заземления, причем изсерверной  должна быть обеспечена возможность подключения непосредственно к главной пластине заземления.

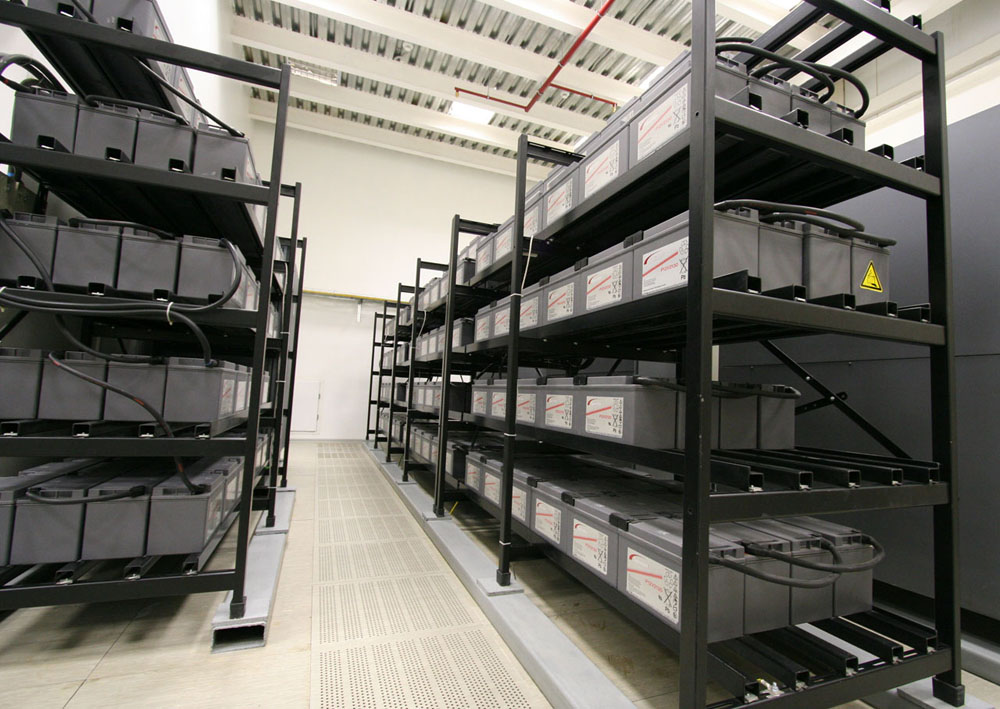

Как и во всём, что касается обеспечения доступности оборудования, стоит следовать правилу «всего по два» или N + 1, то же самое касается и электропитания. Будет очень хорошо, если вы сможете подвести питание к серверной от двух разных питающих кабелей, это поможет вам сохранить питание на ИБП даже в случае выхода из строя одного из силовых кабелей, что впоследствии предотвратит отключение оборудования. И крайне важно помнить о необходимости заземления оборудования, особенно если ваш офис располагается в достаточно старом здании.


Как правило, мало кто задумывается об освещении в серверной комнате, ведь свет там есть и так, только многие забывают о том, что в случае неполадок с электропитаним освещения в серверной так же не будет, что может усложнить аварийные работы (допустим демонтаж и вынос оборудования в случае затопления). Поэтому нужно задуматься и о том, каким образом вы можете организовать резервное освещение, незавязанное на основной электросети. Можно банально обойтись 2-3 (в зависимости от размеров серверной) фонарями дневного света на аккумуляторах, рассчитав объём аккумулятора исходя из приблизительно времени проведения аварийных работ, а так же небольшого запаса сверху.

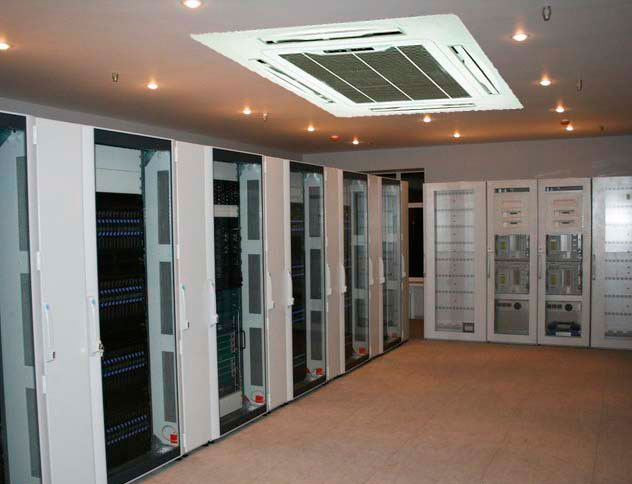

Продумывая систему охлаждения серверной, стоит так же руководствоваться правилом «всего по два» или N + 1. Для охлаждения серверного помещения с потреблением меньше 5 кВт, вопрос охладления можно решить бытовыми кондиционерами, главное — установить их на 1 больше, чем требуется. В этом случае, вы сможете уменьшить износ кондиционеров, настроив их на поочерёдную работу, что бы каждый из них имел время на отдых, так же вы сможете обеспечить себе «окно» на ремонт сломавшегося кондиционера, без ухудшения качества охлаждения серверной, ну и третий плюс — возможность стабильного охлаждения в случае резкого увеличения парка оборудования или при резком повышении температуры, в период жаркого лета. Как правило, для нормальной работы оборудования требуется соблюдать температурный режим в границах 18-25 °C, а относительную влажность воздуха — от 45 до 60%. В этом случае оборудование оказывается защищенным от остановки по причине переохлаждения, от выхода из строя в случае выпадения конденсата при высокой влажности, от статического электричества в случае с низкой влажностью или же из-за перегрева.


Помещение должно быть оборудовано охранно-пожарной сигнализацией и системой газового пожаротушения. Согласно пункту 6.5 нормативного документа РФ СН 512-78 "Технические требования к зданиям и помещениям для установки средств вычислительной техники» — огнегасящим веществом должен быть газ, который имеет российский сертификат. Использование фреона и порошковых огнегасителей в этих помещениях категорически запрещено. Системы газового пожаротушения применяются в тех случаях, когда применение воды может вызвать короткое замыкание или иное повреждение оборудования.



Выбор шкафа-стойки для размещения серверного оборудования, коммутации

К выбору шкафа для серверов или серверных стоек стоит отнестись как можно внимательнее, ведь это то, с чем будет сталкиваться ваш персонал постоянно при обслуживании оборудования, и, чем удобнее будет шкаф-стойка, тем быстрее и проще станет возможным проведение каких-либо работ с оборудованием. В первую очередь разделим шкафы на 2 типа: настенные серверные шкафы и напольные шкафы.

Если вы оборудуете серверное помещение, которое будет содержать всё ваше оборудование, то скорее всего вам больше всего подойдёт именно напольный вариант — ввиду его большей вместимости, но, если вам предстоит размещать оборудование где-то на территории офиса (к примеру, сетевое оборудование), то для этих целей стоит обратить внимание на меньшие по вместимости и размерам — настенные шкафы-стойки. Настенные шкафы-стойки обычно бывают размерами от 6 до 18U (Один юнит (1U) равен — 44,45 мм.), в то время как наполные начинаются обычно с 18U и доходят до 47U. Для размещения оборудования вам нужны шкафы-стойки стандартной шириной в 19", в то время как их глубина может доходить до 1200мм. Так же шкафы-стойки бывают открытыми и закрытыми.

Открытые серверные стойки, соответственно, лучше охлаждаются, в то время как закрытые — обеспечивают более высокую степень защиты от физических атак на оборудование. Какой тип шкафа выбирать — уже зависит от желаний заказчика. От качества исполнения стойки, зависит надёжность установки оборудования. Встречаются стойки низкого качества, которые имеют свойство раскачиваться от малейших прикосновений, что, естественно, недопустимо. Не ведитесь на низкую цену стоек и шкафов, помните: "Скупой платит дважды!". Так же достаточно часто стойки для серверов комплектуются дополнительными аксессуарами: кабельными органайзерами, полками и вентиляторными модулями, для организации дополнительных воздушных потоков. Очень часто в шкафу-стойке (обычно отдельной) размещаются так же и патч-панели, облегчающие коммутацию сетевых и/или телефонных офисных розеток с сетевым оборудованием. Патч-панель представляет собой горизонтальную систему разъемов для организации точки коммутации между портами рабочих мест и портами сетевого оборудования. Кабель от розетки рабочего места подходит к лицевой стороне патч-панели и подключается к одному из разъемов, с тыльной стороны располагается кроссовое поле. Патч-панели так же бывают различных размеров, от 12 до 48 портов каждая.

Размещение кабелей в кабель-канал, как в самой серверной, так и по всему офису, это не просто «наведение красоты», но так же и их защита от намеренной или случайной порчи. Конечно большая часть кабелей в серверной будет находится у вас снаружи и применение кабель-каналов не является возможным, но для качественной укладки и упорядовачивания кабелей служат такие аксессуары как кабельные органайзеры, стяжки и маркировочное оборудование для кабелей.

Качественная укладка кабеля, позволит впоследствии в минимальные сроки отыскать нужный кабель, «выплести» его из основной косички и произвести его перекоммутацию или замену. Конечно, залог качественной укладки кабеля не только в наличии необходимого оборудования, но и большом опыте работы монтажников. Обращаясь за данной услугой к специалистам, вы можете быть уверены в качестве исполнения поставленной задачи.



Компания «Hi-Tech Service» обладает большим опытом реализации проектов по проектированию, созданию, модернизации серверных помещений любого масштаба.

При реализации проектов Компания Hi-Tech Service предоставляет системную гарантию 25 лет!!!
